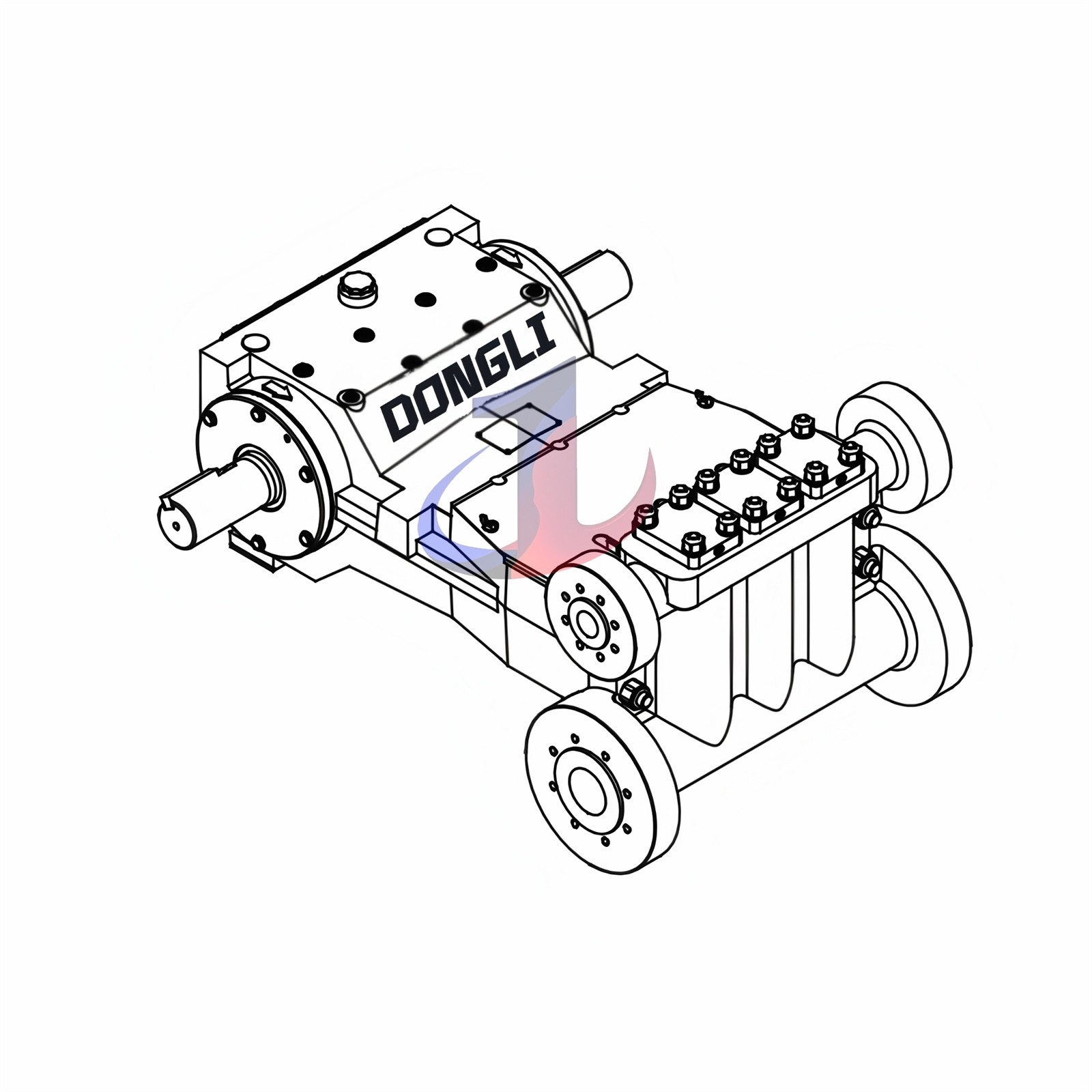

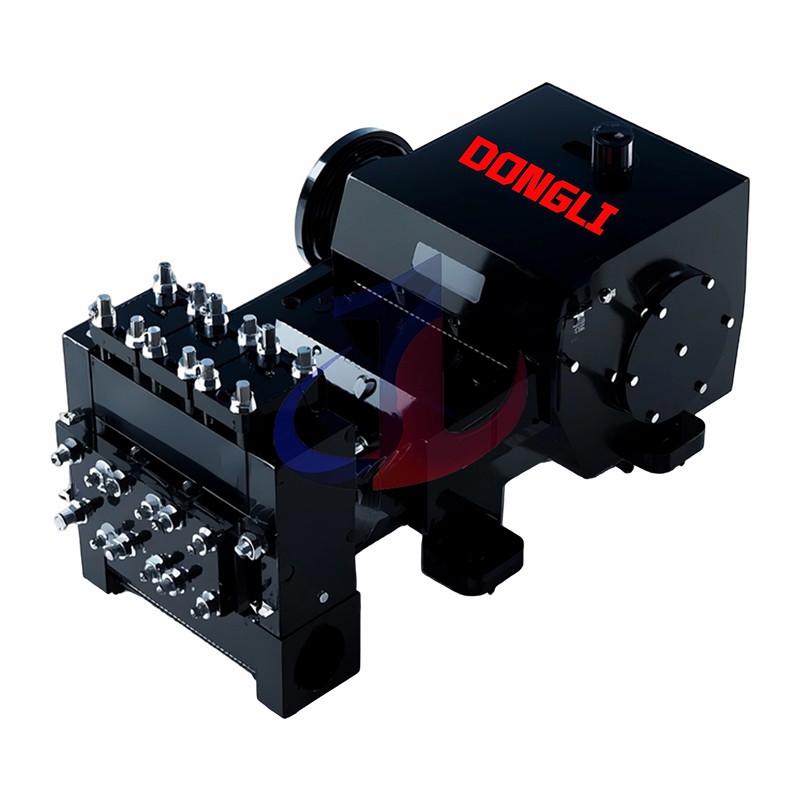

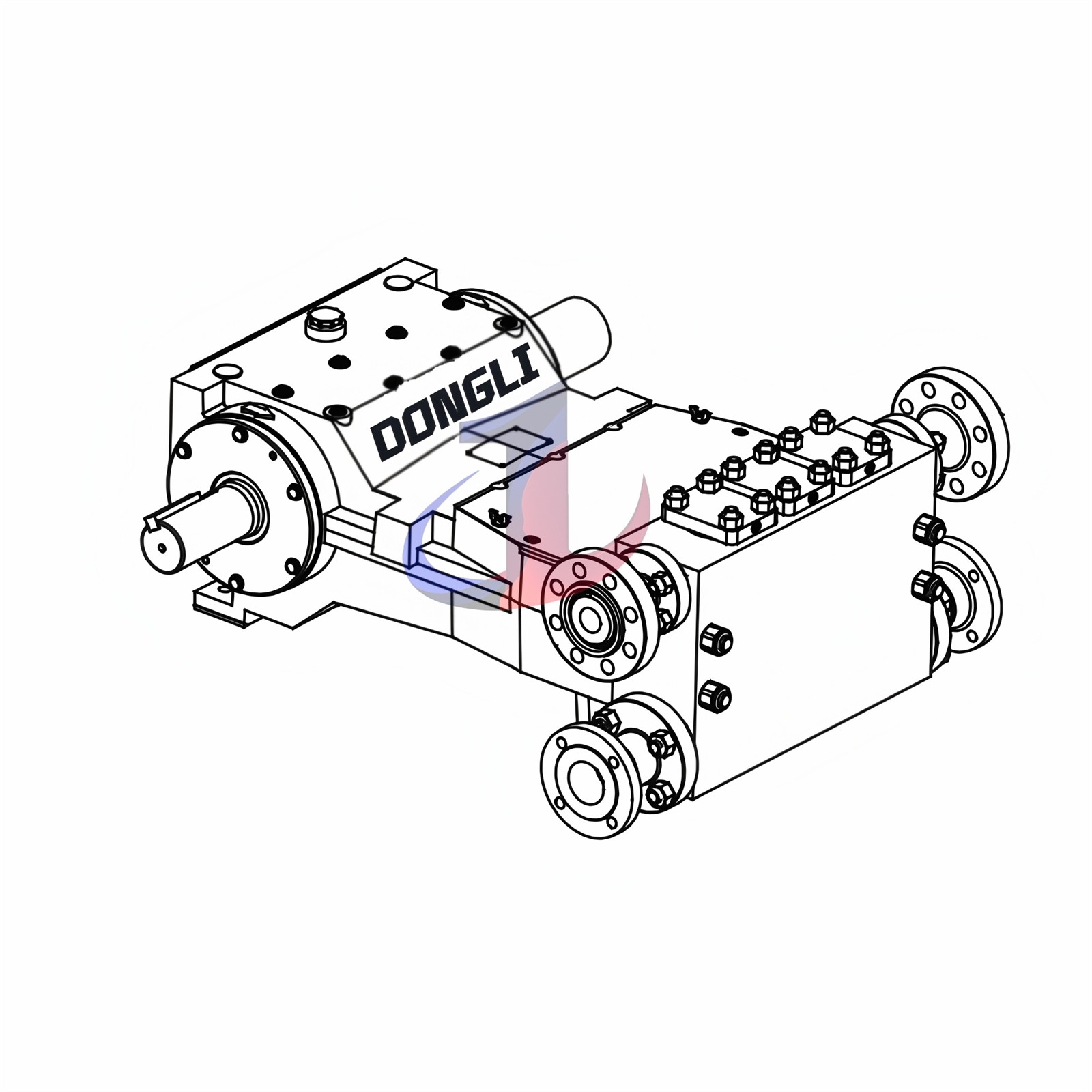

Pwmp HDD DL1432

Mae'r pwmp plunger pwysedd uchel DL1432 yn uned bŵer ragorol sydd wedi'i dylunio'n benodol i fynd i'r afael â heriau diwydiannol eithafol. Gan dynnu ar hanfod dylunio aeddfed y pympiau cyfres FMC M1432 a gydnabyddir gan y diwydiant, mae'r DL1432 yn gosod meincnodau diwydiant newydd mewn garwder, effeithlonrwydd gweithredol, a bywyd gwasanaeth estynedig. P'un a yw'n wynebu slyri sgraffiniol iawn, cemegau cyrydol, neu amgylcheddau gweithredu pwysedd uchel parhaus, mae'r DL1432 yn darparu allbwn pŵer sefydlog a dibynadwy yn gyson, gan ei wneud yn ddewis delfrydol ar gyfer drilio cyfeiriadol llorweddol (HDD), echdynnu olew a nwy, gweithrediadau mwyngloddio, ac amrywiol gymwysiadau diwydiannol ar ddyletswydd trwm.

Mae'r pwmp DL1432, gyda'i ddyluniad eithriadol a'i broses weithgynhyrchu wych, yn dod â buddion amlochrog i ddefnyddwyr, gan ei wneud yn ddewis delfrydol ar gyfer amgylcheddau cais heriol amrywiol.

Gwydnwch Eithriadol mewn Amgylcheddau llym:

Budd-dal:Yn lleihau amser segur offer yn sylweddol, yn lleihau amlder ailosod cydrannau, a chostau cysylltiedig.

Sail:Mae corff y pwmp wedi'i wneud o ddeunyddiau sy'n gallu gwrthsefyll traul uchel, megis leinin ceramig a chydrannau dur caled, gyda strwythur cadarn wedi'i ddylunio'n benodol ar gyfer amodau garw.

Uchel {0}Effeithlonrwydd ac Arbed Ynni-Gweithrediad:

Budd-dal:Yn lleihau'r defnydd o ynni yn effeithiol ac yn gwella cynhyrchiant gweithredol cyffredinol.

Sail:Mae dyluniad diwedd hylif wedi'i optimeiddio yn lleihau colledion llif mewnol; yn cyflawni effeithlonrwydd mecanyddol hyd at 90% (gan gyfeirio at ddata cyfres M14/Q16).

Peirianneg fanwl ar gyfer perfformiad sefydlog:

Budd-dal:Allbwn llif a phwysau sefydlog a dibynadwy, gweithrediad rhagweladwy uchel.

Sail:Glynu'n gaeth at safonau gweithgynhyrchu rhyngwladol fel ISO 9001, gan weithredu prosesau rheoli ansawdd trwyadl.

Bywyd Gwasanaeth Estynedig, Cynnal a Chadw Syml:

Budd-dal:Yn gostwng cyfanswm cost ei hun

ership a gwneud y mwyaf o amser up offer.

Sail:Yn defnyddio cydrannau sy'n gwrthsefyll traul yn fawr megis pistonau "DuraLife Gold" (tebyg i pistonau "Supergold") a falfiau sy'n gwrthsefyll traul-AR; -dyluniad hawdd ei ddefnyddio yn hwyluso archwiliad cyflym ac ailosod cydrannau pen hylif.

Cymhwysedd Eang:

Budd-dal:Addasu hyblyg i anghenion gweithredol amrywiol ac amodau newidiol.

Sail:Yn addas ar gyfer drilio cyfeiriadol llorweddol (HDD), olew a nwy, mwyngloddio, a meysydd gwasanaeth diwydiannol amrywiol eraill.

Wedi'i Beirianneg ar gyfer Heriau Eithafol: Cymwysiadau Pwmp DL1432

Mae'r pwmp DL1432, gyda'i ddyluniad cadarn a pherfformiad eithriadol, yn berthnasol iawn mewn amrywiol ddiwydiannau sy'n gofyn am ddibynadwyedd a gwydnwch uchel.

Drilio Cyfeiriadol Llorweddol (HDD):

Her:Yn gofyn am bwmpio mwd drilio sgraffiniol iawn (ee, bentonit, polymerau) a chynnal pwysau a llif sefydlog yn ystod gweithrediad parhaus.

Ateb DL1432:Yn meddu ar ben hylif cadarn yn cynnwys leinin ceramig a falfiau gwrthsefyll traul AR i drin hylifau sgraffiniol yn effeithiol; pen pŵer wedi'i gynllunio i ddiwallu anghenion gweithredu dyletswydd trwm parhaus. Mae astudiaethau achos llwyddiannus o'r model M1432HDD ynghyd â driliau Ditch Witch JT100 yn dangos yn llawn ei gymhwysedd yn y maes hwn. Mae system golchi leinin yn ymestyn oes y gydran ymhellach yn ystod gweithrediadau pwmpio mwd.

Gweithrediadau Olew a Nwy:

Her:

Cymwysiadau amrywiol gan gynnwys smentio, hollti, a gwasanaethau tyllau i lawr eraill (er bod M1432 yn canolbwyntio mwy ar bwmpio mwd, mae ei gadernid yr un mor bwysig), trin dŵr ac ail-chwistrelliad, dal a chwistrellu CO2, dadhydradu glycol, a chylchrediad mwd yn ystod drilio. Gall rhai cyflyrau gynnwys hylifau cyrydol.

Ateb DL1432:Gall diwedd hylif fod yn ddewisol gyda deunyddiau amrywiol (ee, modelau dur di-staen, yn seiliedig ar alluoedd cyffredinol FMC) i fynd i'r afael â materion cyrydiad. Mae gallu pwysedd uchel a morloi pacio dibynadwy yn sicrhau sefydlogrwydd gweithredol. Wedi'i gynllunio i fodloni safonau API (ee, egwyddorion dylunio API 674, gyda chydrannau'n cydymffurfio â gofynion API 7K lle bo'n berthnasol), gan gyflawni rheoliadau'r diwydiant.

Mwyngloddio a phrosesu mwynau:

Her:Pwmpio slyri tra sgraffiniol, dwysedd uchel, a dad-ddyfrio mwyngloddiau. Angen ymwrthedd traul hynod o uchel o offer.

Ateb DL1432:Mae leinin ceramig, falfiau gwrthsefyll traul AR, a phistonau "DuraLife Gold" (math Supergold) yn gyfluniadau delfrydol ar gyfer yr amodau hyn. Mae'r pen pŵer dyletswydd trwm yn sicrhau gweithrediad offer dibynadwy o dan lwythi uchel. (Cymwysiadau cyffredinol pympiau FMC mewn mwyngloddio).

Gwasanaethau Diwydiannol Cyffredinol:

Her:-Glanhau pwysedd uchel, tynnu rhwd, profi pwysedd offer, a phrosesau diwydiannol eraill sy'n gofyn am drosglwyddo hylif pwysedd uchel.

Ateb DL1432:Yn meddu ar allu allbwn gwasgedd uchel, gweithrediad sefydlog a dibynadwy, a gellir ei ffurfweddu gyda deunyddiau addas yn seiliedig ar nodweddion gwahanol hylifau diwydiannol. (Cymwysiadau cyffredinol pympiau FMC mewn lleoliadau diwydiannol).

Deilliodd dyluniad pwmp DL1432 o'r angen i gwrdd â gofynion amodau eithafol megis drilio cyfeiriadol llorweddol (HDD), a ddangosir gan ei wrthwynebiad gwisgo rhagorol a'i allu gweithredu parhaus. Mae'r manteision craidd hyn hefyd yn ei gwneud yn addas ar gyfer diwydiannau eraill sy'n wynebu heriau tebyg, megis mwyngloddio (cludo slyri) a rhai prosesau olew a nwy (ee, gweithrediadau smentio)

Mae pympiau cyfres DL1432 yn seiliedig ar athroniaeth ddylunio aeddfed M1432, a gall eu paramedrau perfformiad penodol amrywio yn dibynnu ar gyfluniad ac amodau cymhwyso gwirioneddol. Mae'r canlynol yn ddangosyddion perfformiad allweddol ar gyfer y pwmp DL1432 ar gyfer eich cyfeirnod:

Mae perfformiad eithriadol y pwmp DL1432 yn deillio o ddyluniad manwl pob cydran graidd a rheolaeth lem dros y broses weithgynhyrchu. O'r pen hylif i'r pen pŵer, mae pob manylyn yn adlewyrchu ein hymgais ddiwyro o wydnwch, effeithlonrwydd a dibynadwyedd.

A. Diwedd Hylif Cadarn a Gwydn: Sicrhau Gweithrediad Hir-Parhaol

Y pen hylif yw rhan waith graidd y pwmp, sy'n destun pwysedd uchel a sgraffiniad hylif yn uniongyrchol. Mae dyluniad pen hylif y DL1432 yn rhoi cyfrif llawn am yr heriau hyn.

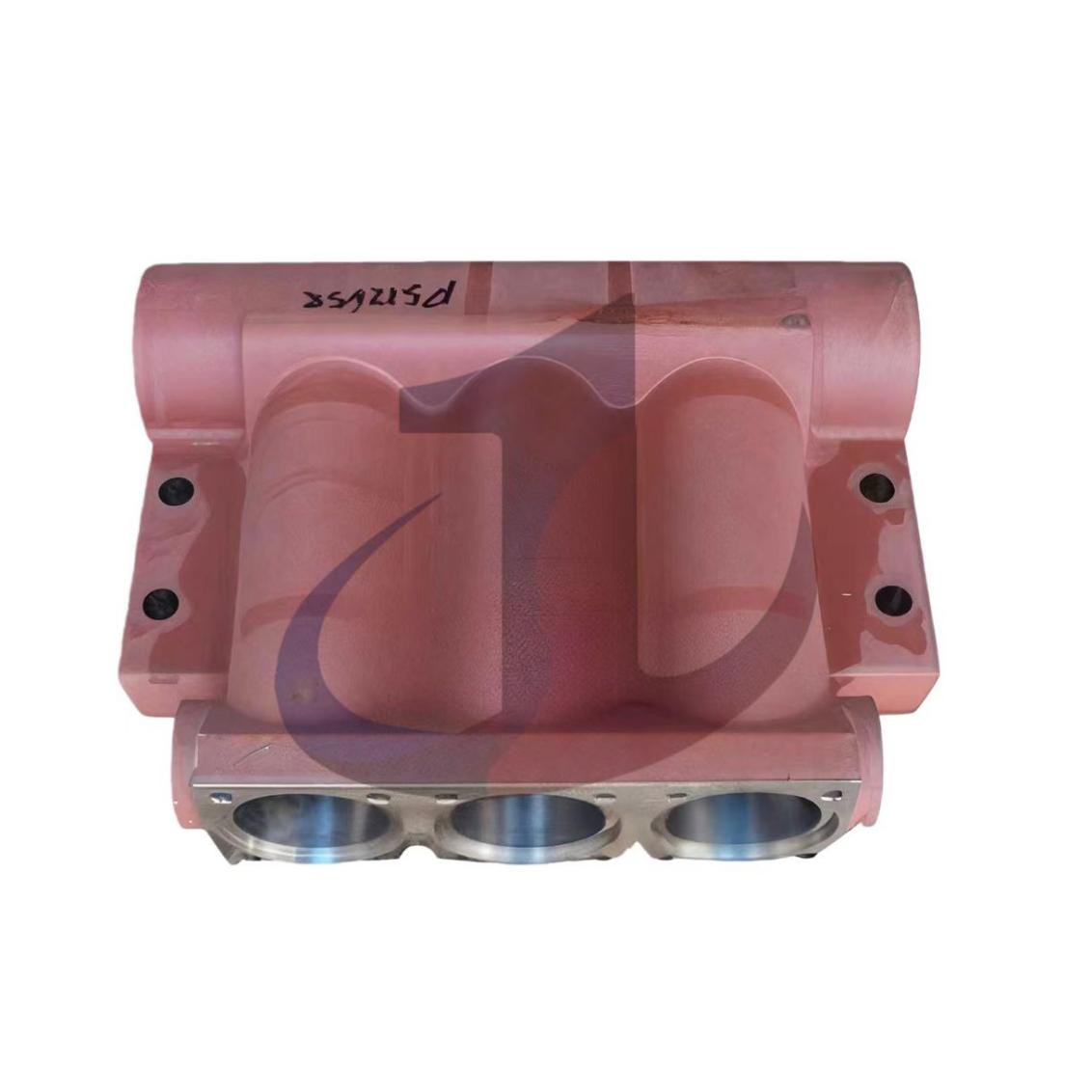

Silindr Hylif (Modiwl Diwedd Hylif):

Deunydd a Phroses:Wedi'i wneud o-gryfder ucheldur aloi ffug(35CrMo neu 40CrMnMo). Y broses ffugio, ynghyd â llymtriniaeth wres, yn rhoi cyfanrwydd strwythurol eithriadol i'r corff silindr, ymwrthedd blinder, a gwydnwch o dan lwythi cylchol pwysedd uchel.

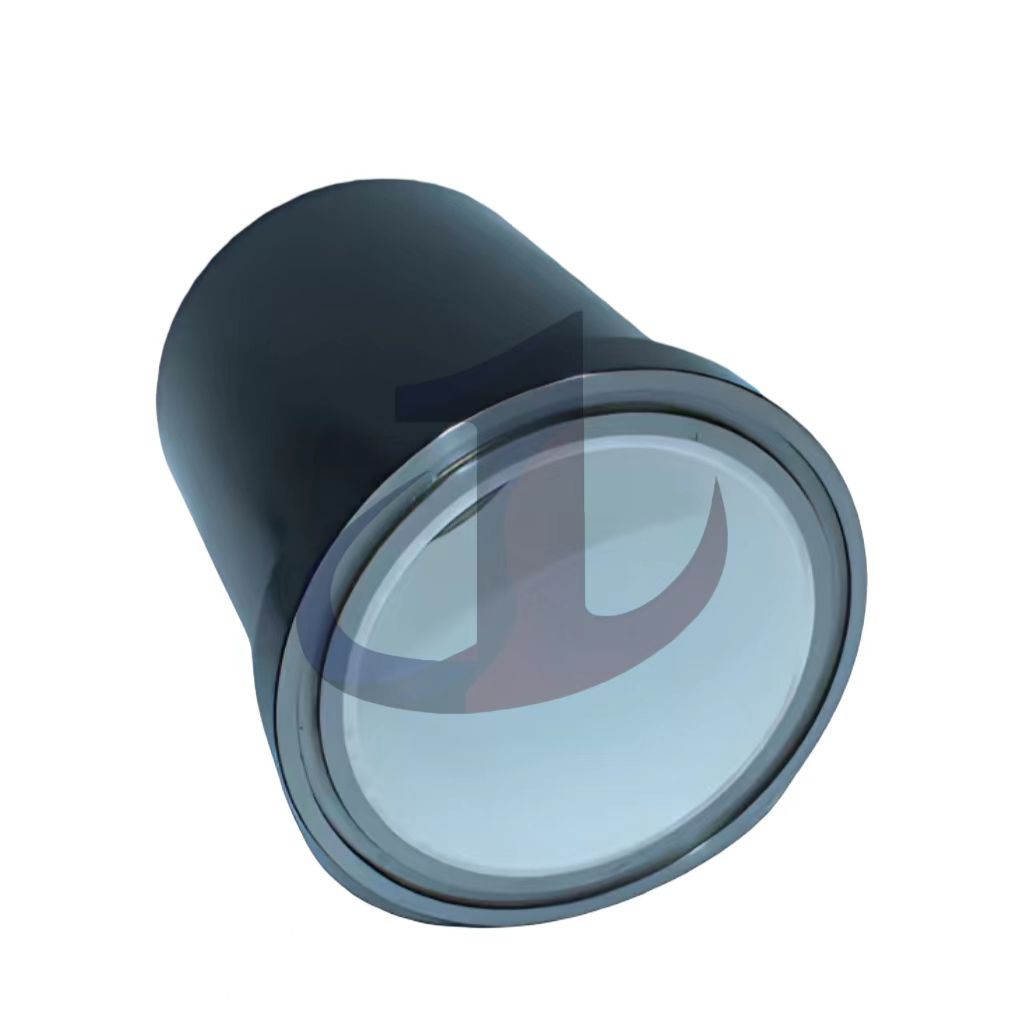

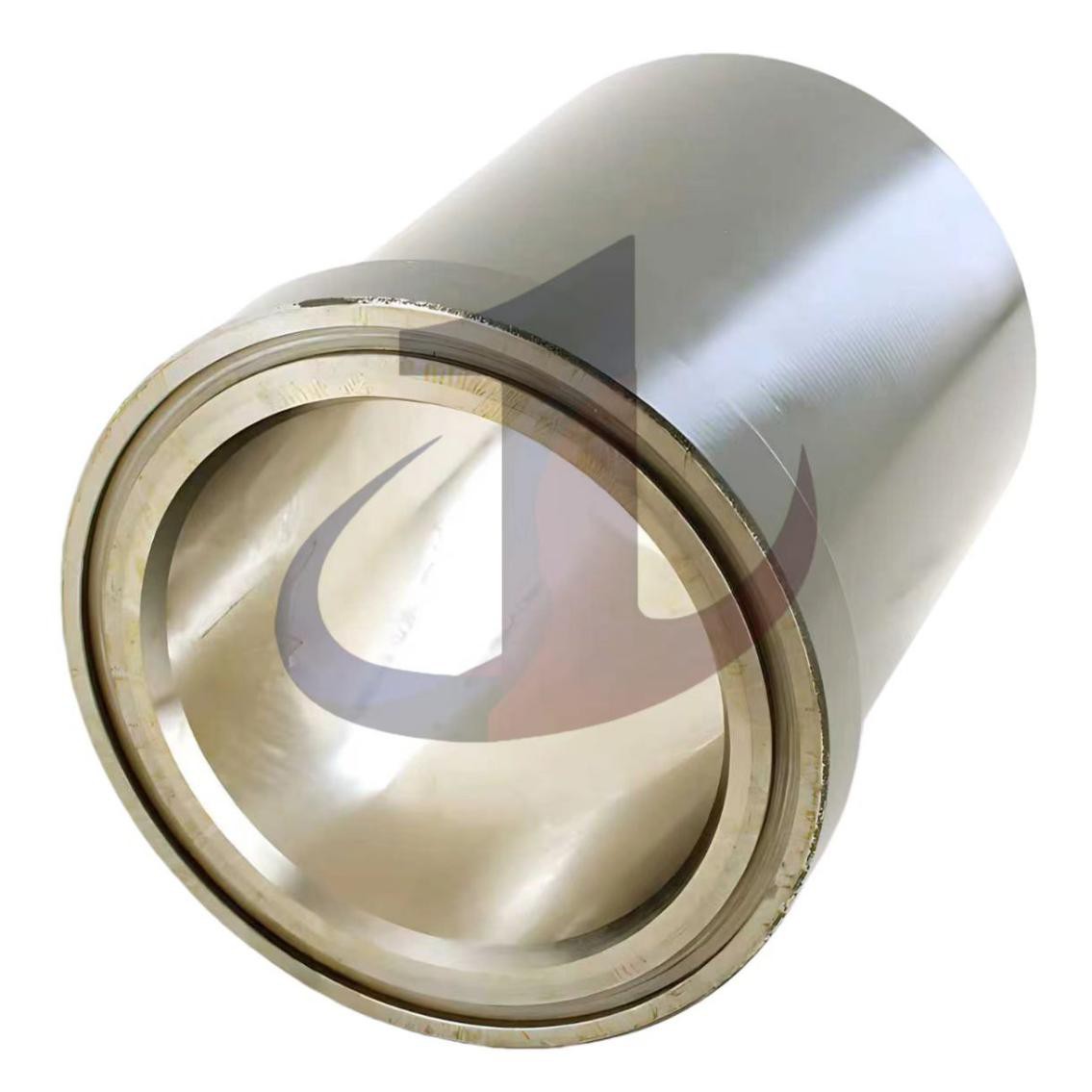

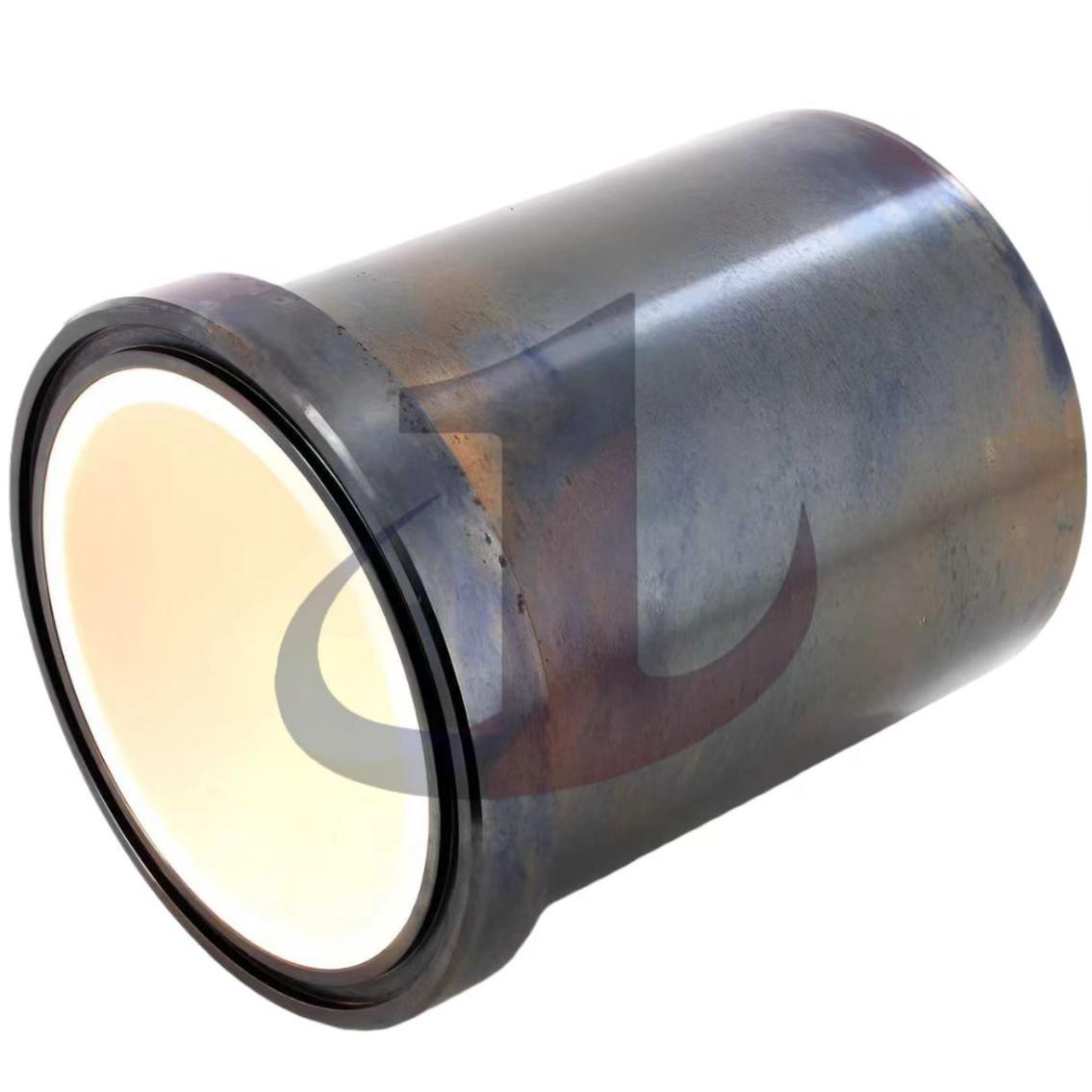

Leiner: Y Llinell Gyntaf o Amddiffyniad yn Erbyn Traul a Chrydiad

Math:Mae DL1432 yn dod yn safonol neu'n argymell yn gryf -ansawdd uchelleinin ceramig.

Deunydd a Manteision:

Zirconia:Mae'n cynnig caledwch rhagorol, bywyd gwasanaeth hirach (hyd at 4000-10000 o oriau mewn rhai amodau), a gostyngiad gwell mewn traul piston a defnydd dŵr iro o'i gymharu ag alwmina. Cyfeirir ato'n aml fel "dur ceramig" oherwydd ei berfformiad rhagorol.

Alwmina Uchel-Purdeb:Yn darparu caledwch rhagorol a gwrthsefyll gwisgo.

Strwythur a Phroses:Mae tu allan y leinin yn cynnwys nodwedd gadarncasin/siaced dur ffugi ddarparu cefnogaeth strwythurol ar gyfer y leinin mewnol ceramig a sicrhau gosod manwl gywir o fewn y silindr hylif.

Piston a Rod Piston: Craidd Perfformiad Gyrru a Gwydnwch

Dyluniad piston:Yn defnyddio ein piston "DuraLife Gold" (perfformiad sy'n debyg i gysyniad "Piston Aur" neu "Supergold" FMC), sydd wedi'i gynllunio'n benodol ar gyfer y gwydnwch mwyaf posibl mewn amgylcheddau sgraffiniol a gwasgedd uchel.

Deunydd a Phroses Cwpan Piston:Wedi'i gynhyrchu o ddeunyddiau elastomer perfformiad uchel uwch, megis HSN (Rwber Nitril Dirlawn Iawn) neu HNBR, wedi'i gyfuno â-cryfder uchelffabrig ffibr aramid (ee, Kevlar®).atgyfnerthu. Mae cwpan piston P512122 "Supergold" ar gyfer pympiau M1432 yn gynrychioliadol o gydrannau perfformiad mor uchel.

Deunydd a phroses gwialen piston:Wedi'i wneud o-gryfder tynnol uchelSAE 4140 dur aloi(cyfwerth â 42CrMo), gwres-wedi'i drin i optimeiddio cryfder a chaledwch. Mae wyneb y gwialen piston yn mynd trwyddoplatio crôm caled, gan ffurfio haen sy'n gallu gwrthsefyll cyrydiad, sy'n sicrhau mudiant cilyddol llyfn ac ymestyn oes y seliau pacio.

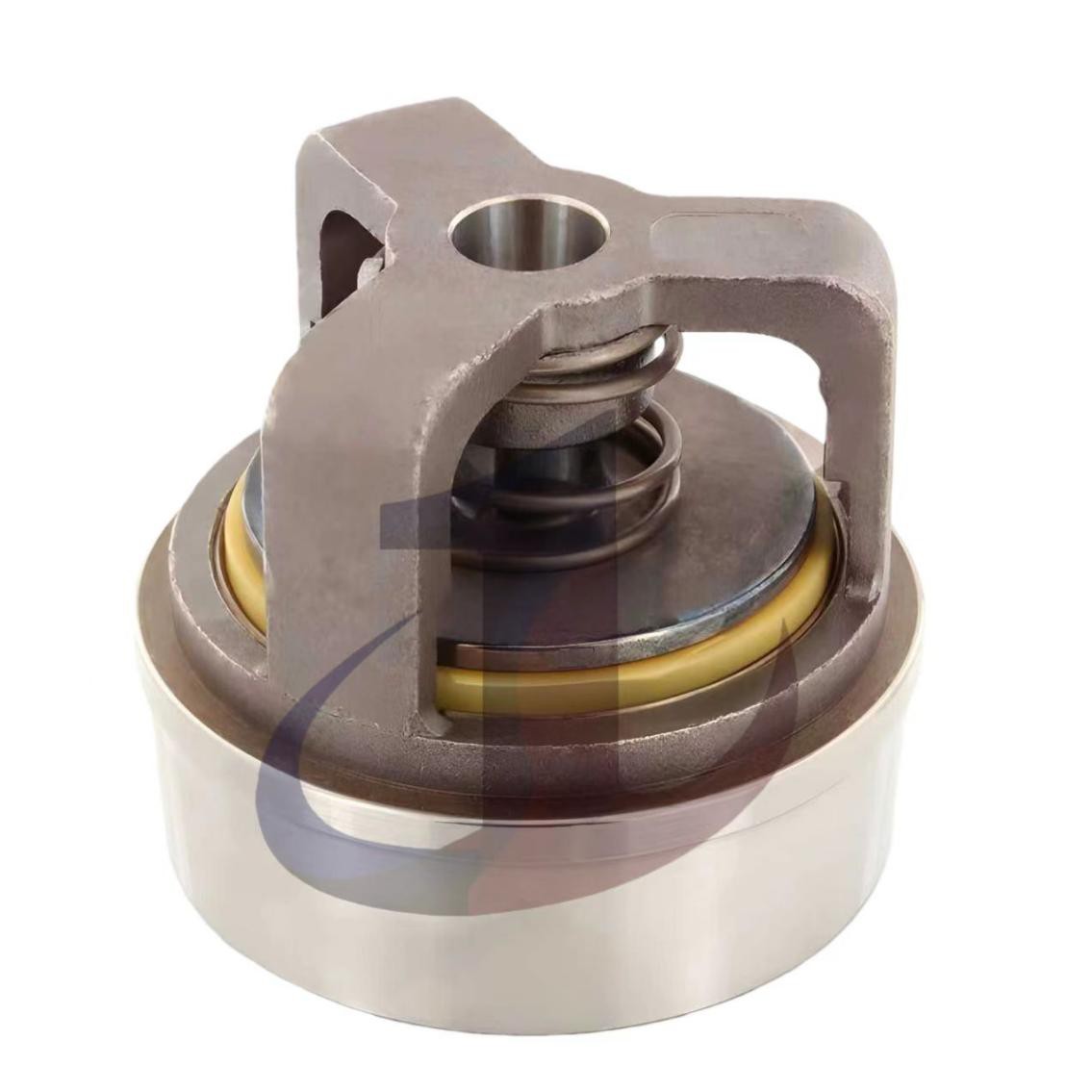

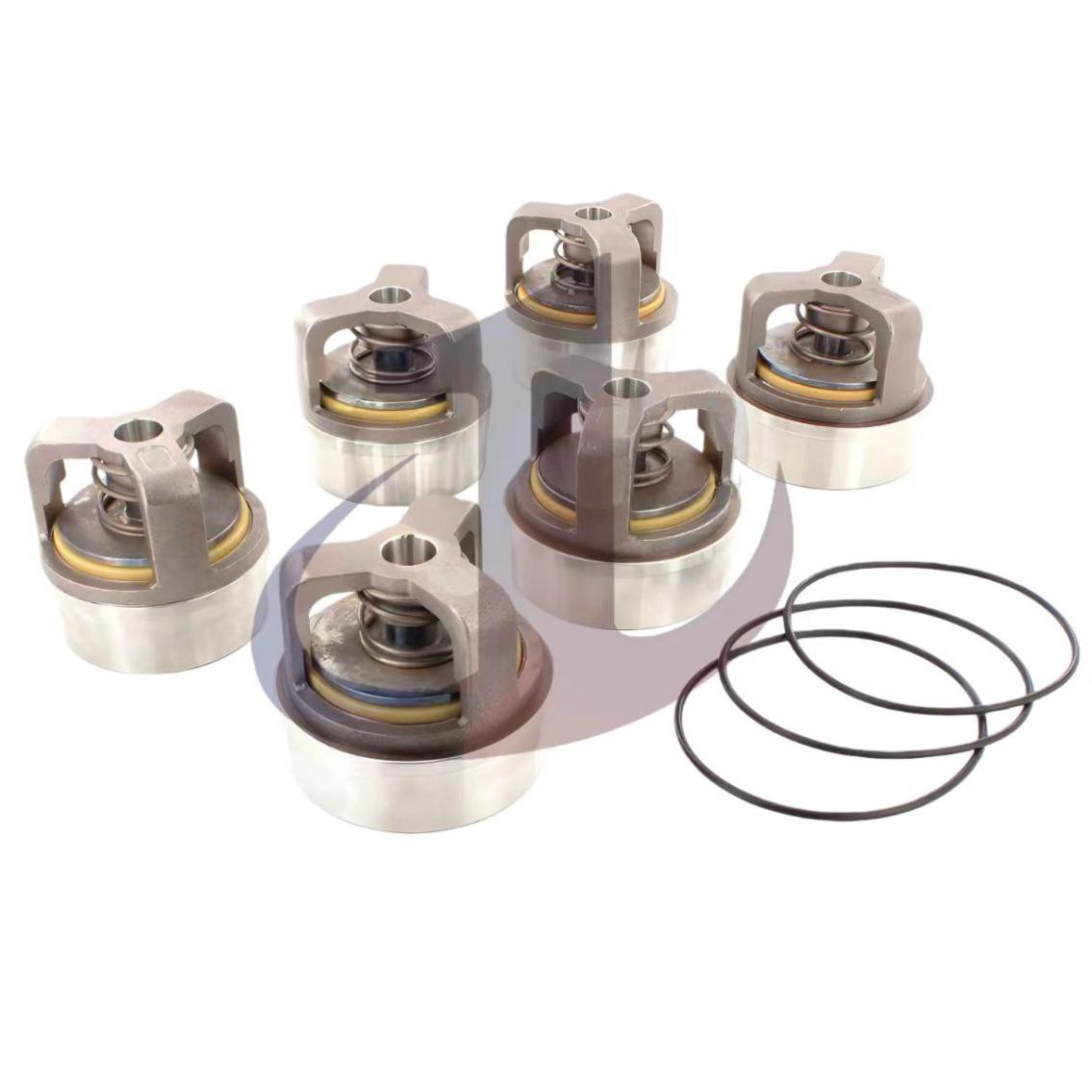

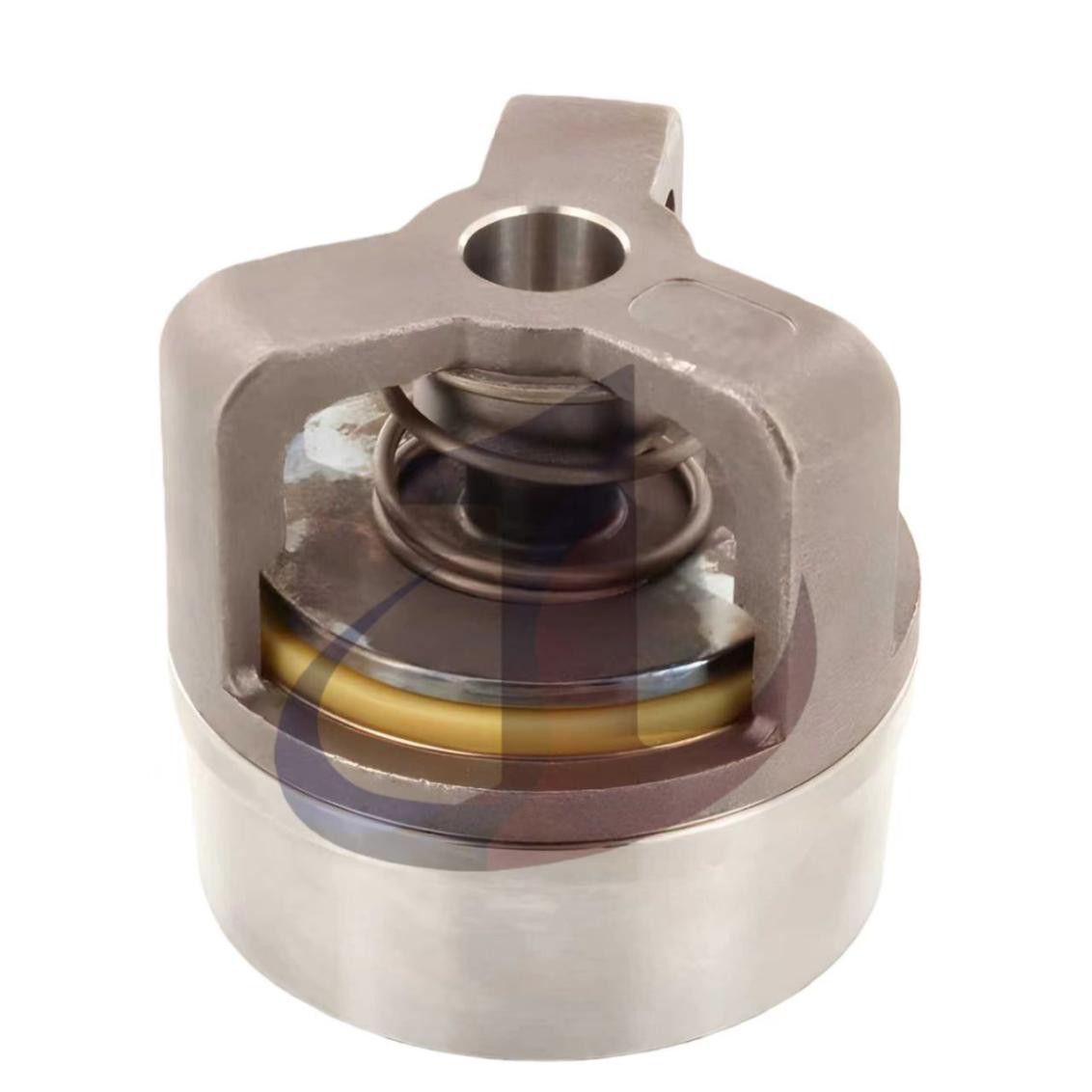

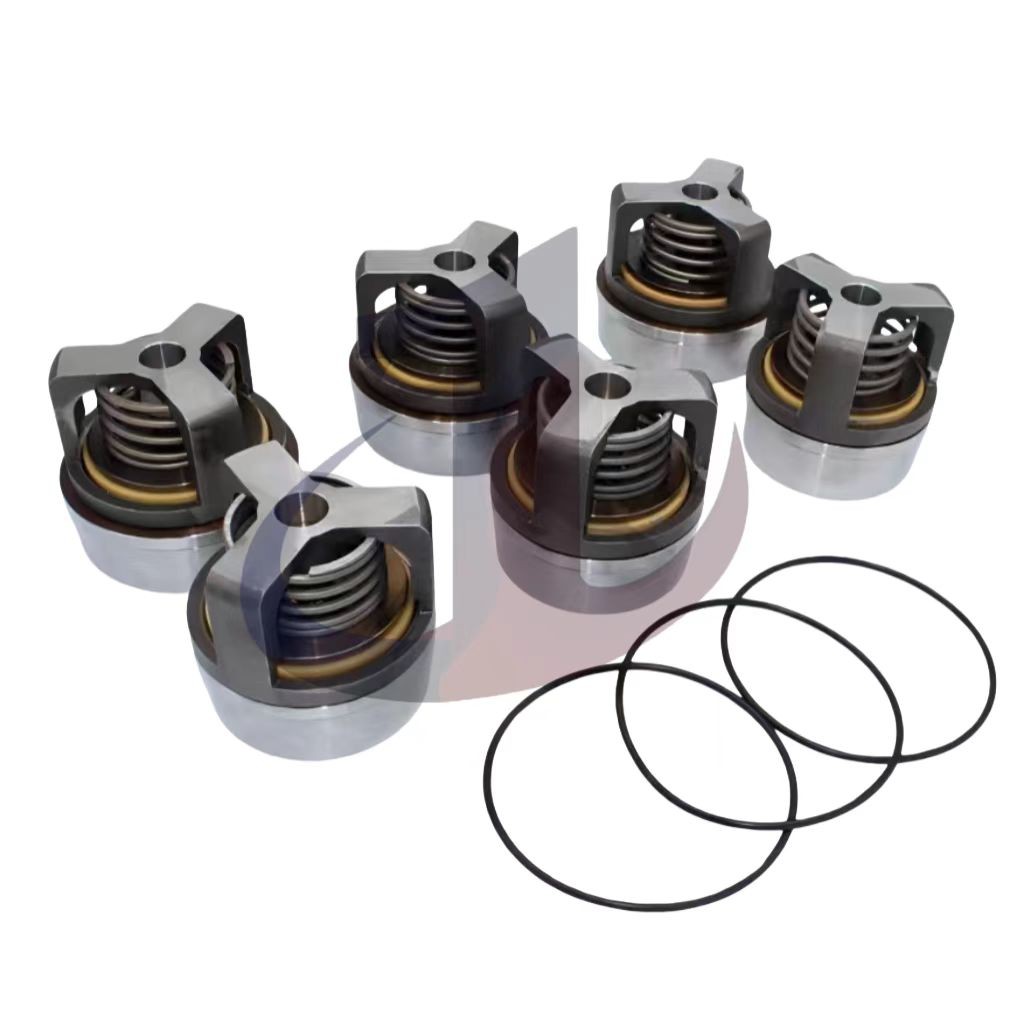

Cynulliad Falf: Sicrhau Rheolaeth Hylif Effeithlon a Gwrthsefyll Gwisgo

Prif fath:Daw DL1432 safonol gydaFalfiau AR (Abrasion Resistant)., wedi'i ddylunio'n benodol ar gyfer cymwysiadau sy'n trin gronynnau sgraffiniol, slyri, a hylifau cynnwys solid uchel.

Corff Falf AR a Deunydd Sedd:Wedi'i beiriannu'n fanwl o galeduDur di-staen 17-4PH. Mae'r deunydd hwn yn cyfuno cryfder uchel, caledwch uchel, a gwrthsefyll cyrydiad ac erydiad rhagorol, sy'n hanfodol ar gyfer ymestyn bywyd falf mewn amodau garw.

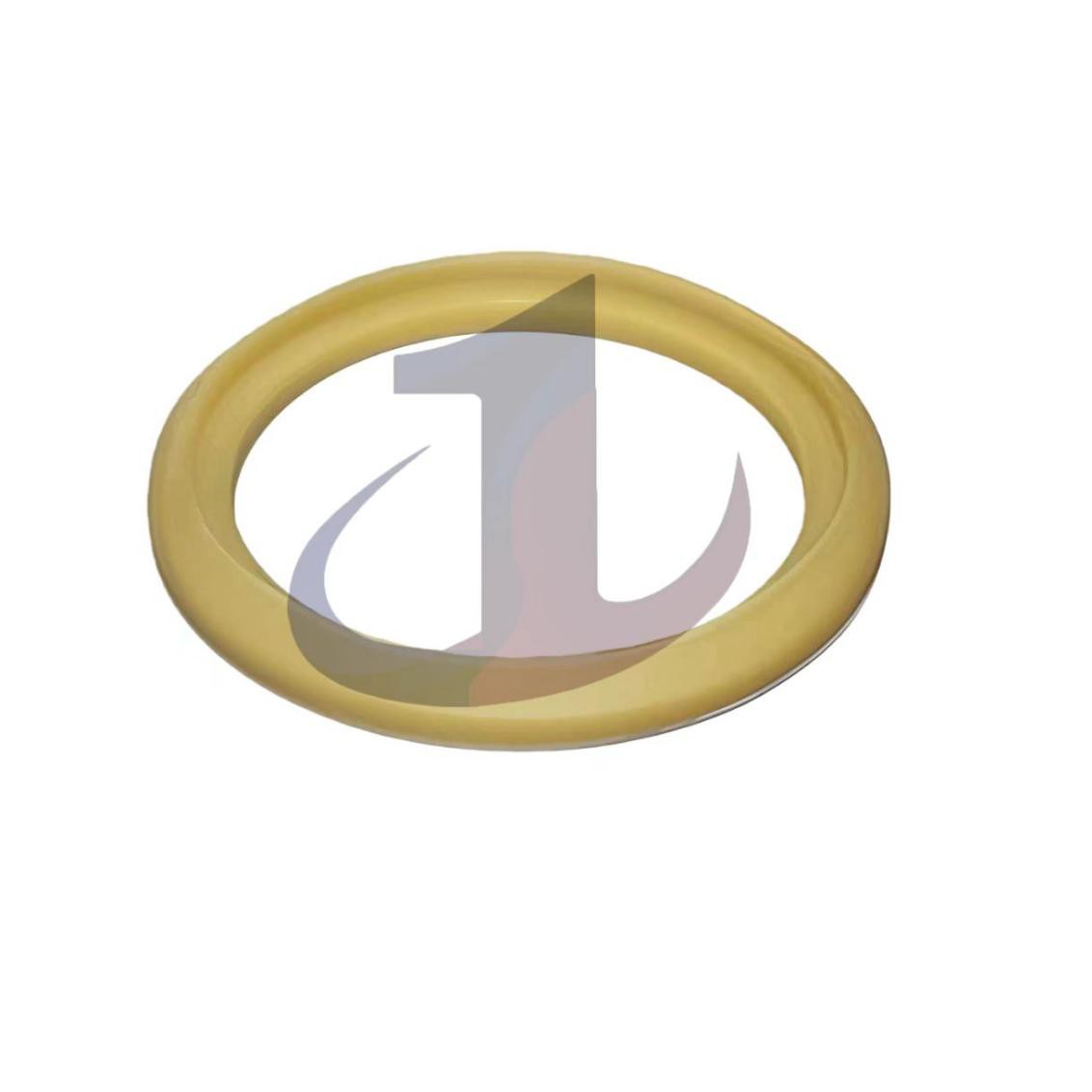

Deunydd Craidd Falf AR (Mewnosod):Wedi'i wneud o wydn iawn, yn gallu gwrthsefyll effaithPolywrethandeunydd.

Deunydd Gwanwyn Falf:Yn defnyddio cryfder uchel, blinder-gwrthsefylldur gwanwyn neu ddur di-staen, gan sicrhau ymateb falf cyflym, ailosod cywir, a gwrthiant cyrydiad da.

Proses:Mae falfiau AR fel arfer yn cynnwys -dyluniad dan arweiniad adenydd, gan sicrhau gweithrediad disg falf sefydlog a lleihau llifeiriant. Mae arwynebau selio'r ddisg falf a'r sedd yn dir manwl gywir i sicrhau cau tynn, a thrwy hynny wneud y mwyaf o effeithlonrwydd cyfeintiol pwmp ac atal gwisgo cynamserol.

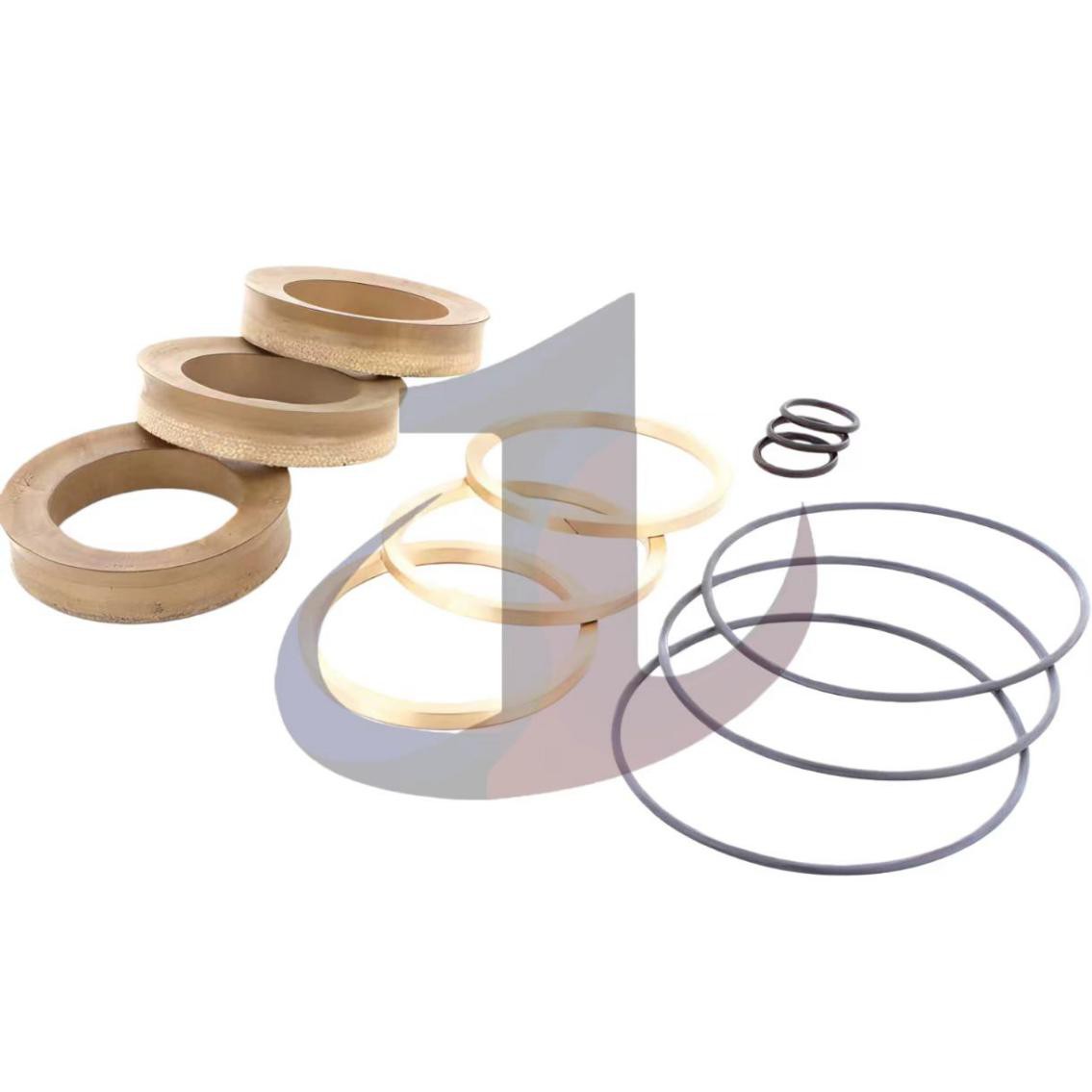

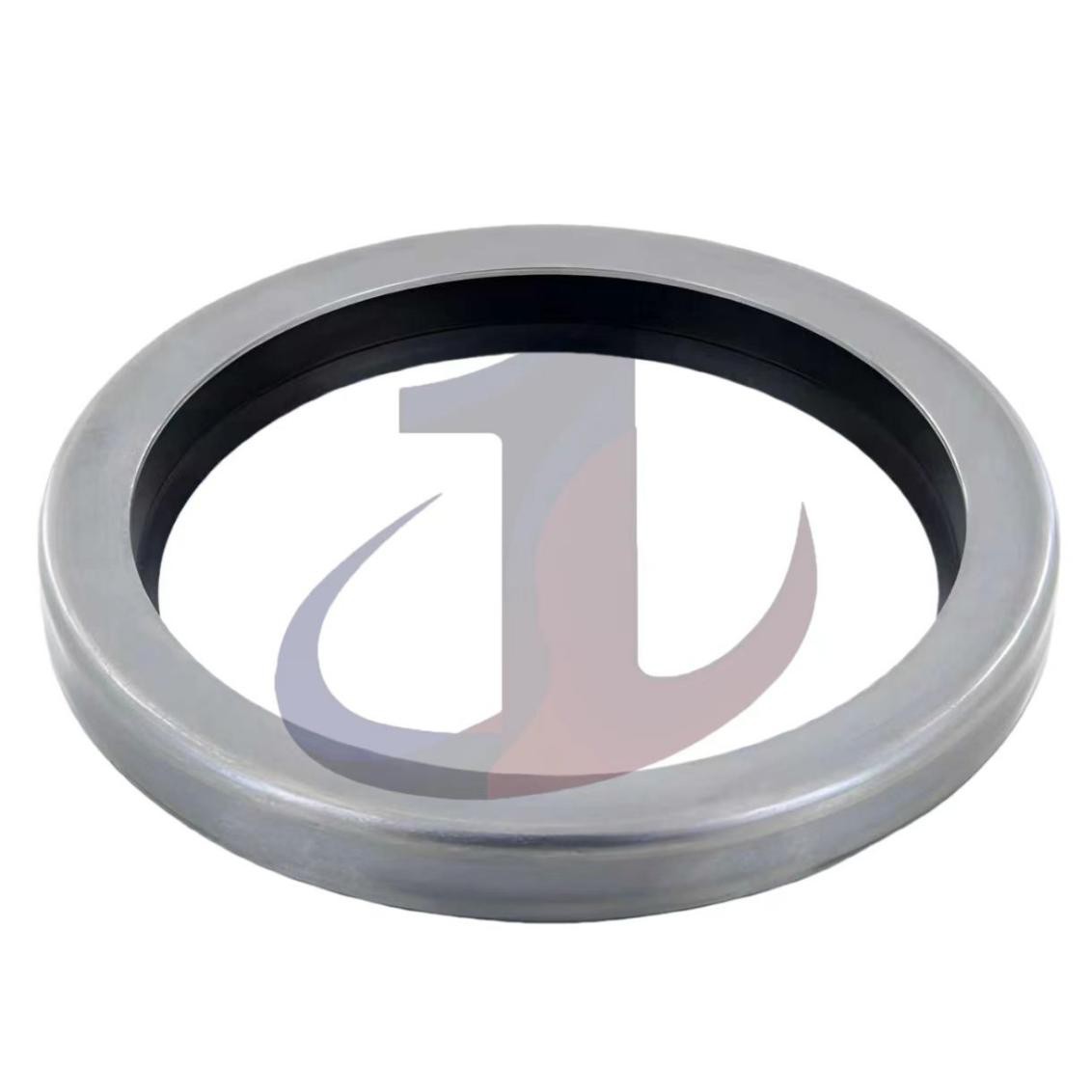

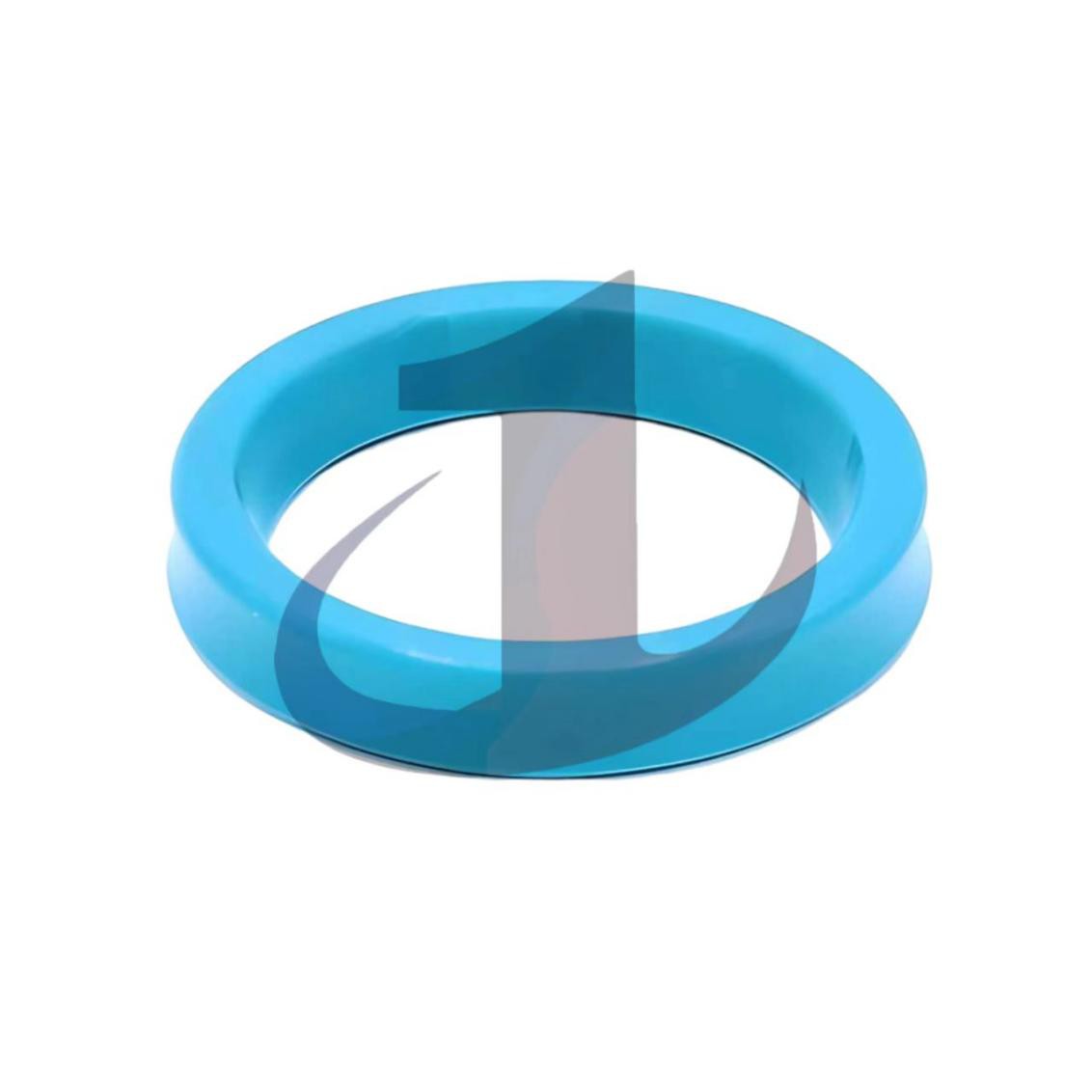

Morloi Pacio: Rhwystr Dibynadwy o dan Bwysedd Uchel

Dyluniad:Yn defnyddio gwefus aml-V-pacio/Chevroncyfuniad. Mae'r dyluniad hwn yn creu seliau segur gyda gwefusau selio lluosog, gan addasu'n awtomatig i newidiadau pwysau, gan ddarparu dibynadwyedd selio eithriadol mewn -symudiad cilyddol pwysedd uchel.

Deunydd a Phroses:

Amodau Safonol:-ansawdd uchelNBR (Rwber Biwtadïen Nitril)wedi'i atgyfnerthu â ffabrig, gan gynnig ymwrthedd gwisgo da a chydnawsedd ag olewau hydrolig cyffredin a dŵr.

Opsiynau Cyflwr Gwell:

FKM (Viton® Fluoroelastomer):Yn addas ar gyfer tymereddau uwch ac amgylcheddau cyrydol cemegol cryfach.

PTFE (polytetrafluorofluoroethylene):Yn meddu ar segurdod cemegol rhagorol a chyfernod ffrithiant hynod o isel, a ddefnyddir yn aml mewn cyfuniad ag egnion elastomer.

Morloi Atgyfnerthiedig â Ffibr Aramid:Fel Kevlar® wedi'i atgyfnerthu, a ddefnyddir ar gyfer cymwysiadau pwysedd eithafol a gwrth-allwthio, gan ddarparu gwydnwch haen uchaf.

B. Diwedd Pŵer Dibynadwy: Calon Perfformiad

Y pen pŵer yw ffynhonnell pŵer y pwmp, ac mae ei ddibynadwyedd dyluniad yn effeithio'n uniongyrchol ar berfformiad cyffredinol a hirhoedledd y pwmp.

Ffrâm (Crankcase):

Deunydd:Wedi'i wneud o-dyletswydd trwmun{0}}darn castio haearn bwrw llwyd, gan gynnig anhyblygedd rhagorol, gallu amsugno dirgryniad, a bywyd gwasanaeth hir.

Crankshaft:

Deunydd:-cryfder ucheldur aloi ffug.

Proses Gweithgynhyrchu:Yn defnyddio gofannu i gyflawni cryfder rhagorol a gwrthsefyll blinder, ac yna peiriannu manwl atriniaeth wres(ee, diffodd) i gyrraedd y caledwch a'r nodweddion gwisgo gorau posibl.

Gwialen Cysylltu:

Deunydd:-cryfder uchelhaearn hydwyth, wedi'i gyfarparu â-gwrthsefyllllwyni efydd neu Bearings cregyn.

Dyluniad:Strwythur cadarn, sy'n gallu trosglwyddo pŵer yn effeithlon a gwrthsefyll pwysau amrywiol yn ystod gweithrediad.

Bearings:

Math:Mae prif gyfeiriannau'n defnyddio-dyletswydd trwmBearings rholer neu Bearings pêl; cysylltu rod berynnau diwedd mawr yn defnyddio mathau cragen neu bushing.

Deunydd:Wedi'i wneud o ddur dwyn o ansawdd uchel, wedi'i ddylunio'n benodol ar gyfer gweithrediad bywyd uchel, hir.

Proses:Mae gosodiad manwl gywir a gosodiad wedi'i alinio yn lleihau ffrithiant a thraul.

System iro:

Math:Safon gyda dibynadwysystem iro sblash gyda dychwelyd disgyrchiant. Ar gyfer cyflyrau mwy difrifol neu weithrediad cyflymder isel, mae system iro pwysedd yn ddewisol.

Iraid a Argymhellir: SAE 30neu olew gêr diwydiannol o ansawdd uchel/iraid cario cyfatebol.

Cynhwysedd Olew:Tua 6.5 galwyn / 24.6 litr.

Nodweddion arbennig:Yn meddu ar angwydr golwg lefel olewar gyfer-monitro lefel olew amser real. Aplwg draen magnetigyn denu malurion metel o'r olew yn effeithiol, gan amddiffyn rhannau symudol. Mae iro cynhwysfawr yn sylfaenol i fywyd hir y pen pŵer; mae'r manylion dylunio hyn gyda'i gilydd yn sicrhau dibynadwyedd a rhwyddineb cynnal a chadw'r pwmp.

C. Blwch Gêr Integredig (Yn berthnasol i Fodel DL1432-HDD)

Model:Blwch gêr planedol Auburn #8.

Cymhareb Gostyngiad: 5.5:1.

Nodweddion Allweddol:Trorym allbwn uchel, strwythur cadarn, wedi'i gynllunio'n benodol ar gyfer cymwysiadau pwmp dyletswydd trwm.

Iro:Iro annibynnol fel yr argymhellir gan wneuthurwr y blwch gêr (yn nodweddiadol API- iraid pwysedd eithafol GL-5 EP).

Manteision:Yn gallu optimeiddio cyflymder modur gyriant cyffredin i gyflymder gweithredu gorau posibl y pwmp, a thrwy hynny wella effeithlonrwydd gweithredol a pherfformiad mewn cymwysiadau penodol (ee, HDD). Mae ffurfweddu blwch gêr ar gyfer cymwysiadau penodol yn-ateb wedi'i deilwra i fodloni prif symudwyr penodol neu gyflawni cromliniau perfformiad penodol, sy'n cynrychioli gwerth ychwanegol sylweddol ar gyfer grwpiau cwsmeriaid penodol.

Ansawdd a Dibynadwyedd: Ein Hymrwymiad i Chi

Mae dylunio a gweithgynhyrchu pwmp DL1432 bob amser yn blaenoriaethu ansawdd a dibynadwyedd, gan sicrhau bod cwsmeriaid yn derbyn cynhyrchion rhagorol y gallant ymddiried ynddynt.

Safonau Gweithgynhyrchu:

Yn cadw'n gaethSafonau System Rheoli Ansawdd ISO 9001ar gyfer cynhyrchu a gweithgynhyrchu. Mae hyn yn golygu bod pob cam, o gaffael deunydd crai i arolygu cynnyrch terfynol, yn dilyn gweithdrefnau safonol a rheolaeth ansawdd llym, gan sicrhau cysondeb cynnyrch a dibynadwyedd uchel.

Cydymffurfiaeth y Diwydiant:

Mae dyluniad cyffredinol y pwmp yn cyfeirio at egwyddorionAPI 674 "Pympiau Dadleoli Cadarnhaol cilyddol ar gyfer Gwasanaethau Petrolewm, Cemegol a Nwy"(ee, mae cyfres M14 yn cyfeirio at ei ail argraffiad), gan sicrhau bod y strwythur, perfformiad a diogelwch yn bodloni safonau uchel cydnabyddedig y diwydiant.

Ar gyfer cymwysiadau penodol megis drilio, gall y cydrannau diwedd hylif gydymffurfio â gofynion perthnasolAPI 7K "Manyleb Offer Drilio a Gweithio", gan wella ymhellach gymhwysedd a diogelwch mewn amgylcheddau maes olew llym.

Prosesau Gweithgynhyrchu Uwch:

Mae cydrannau craidd fel corff y silindr pen hylif a'r crankshaft yn defnyddioffugio, gan wella cryfder deunydd a gwrthsefyll blinder.

-cydrannau sy'n gwrthsefyll traul (ee, rhodenni piston, waliau mewnol leinin) yn cael eu cyflawnipeiriannu manwl(eg, troi, hogi, malu) atriniaethau caledu wyneb(ee, platio crôm caled, cotio ceramig).

Mae rhannau strwythurol a symudol pwysig yn destun priodoltriniaeth wresi wneud y gorau o'u priodweddau mecanyddol a'u bywyd gwasanaeth.

Profi a Rheoli Ansawdd Trwyadl:

Mae pob pwmp DL1432 yn cael profion perfformiad trylwyr cyn gadael y ffatri (yn nodweddiadol ar gyflymder a phwysau graddedig), gan sicrhau bod ei baramedrau perfformiad yn bodloni gofynion dylunio a disgwyliadau cwsmeriaid.

Mae cadw at safonau a gydnabyddir yn rhyngwladol (ISO) a-rheoliadau penodol y diwydiant (API) yn rhoi lefel uchel o sicrwydd i gwsmeriaid ynghylch ansawdd pwmp, diogelwch, ac addasrwydd ar gyfer cymwysiadau arfaethedig, gan leihau risgiau caffael. Ar yr un pryd, rydym nid yn unig yn honni ansawdd cynnyrch uchel ond hefyd yn esbonio rôl hanfodol prosesau gweithgynhyrchu megis gofannu, trin gwres, a pheiriannu manwl gywir ym mherfformiad terfynol, gwydnwch a dibynadwyedd y cynnyrch, gan ganiatáu i gwsmeriaid gael dealltwriaeth ddyfnach o ble mae ansawdd yn dod, gan adeiladu ymddiriedaeth gryfach.

Pwmp perfformiad uchel DL1432 yw eich partner delfrydol ar gyfer mynd i'r afael â heriau diwydiannol heriol. Rydym yn deall bod pob cais yn unigryw, ac mae ein tîm proffesiynol bob amser yn barod i ddarparu cefnogaeth.

Gofyn am Ddyfynbris ac Ymgynghoriad Technegol:Cysylltwch â ni. Bydd ein harbenigwyr technegol yn cynnal-trafodaeth fanwl gyda chi i ddeall eich anghenion penodol, gan gynnwys llif, pwysedd, nodweddion hylif, amodau gwaith, ac ati, ac yn argymell y ffurfweddiad DL1432 mwyaf addas.

Atebion wedi'u Personoli:Gan ddefnyddio ein galluoedd dylunio peirianneg cryf, gallwn addasu'r pwmp DL1432 a'i systemau affeithiwr i'ch gofynion penodol, gan sicrhau ffit perffaith ar gyfer eich cais.

Cymorth Cynhwysfawr:O ganllawiau dewis a gosod i bostio-cynnal a chadw gwerthu a chyflenwad darnau sbâr, rydym wedi ymrwymo i ddarparu gwasanaethau cylch bywyd llawn i sicrhau bod eich pwmp DL1432 yn gweithredu'n barhaus, yn effeithlon ac yn ddibynadwy.
