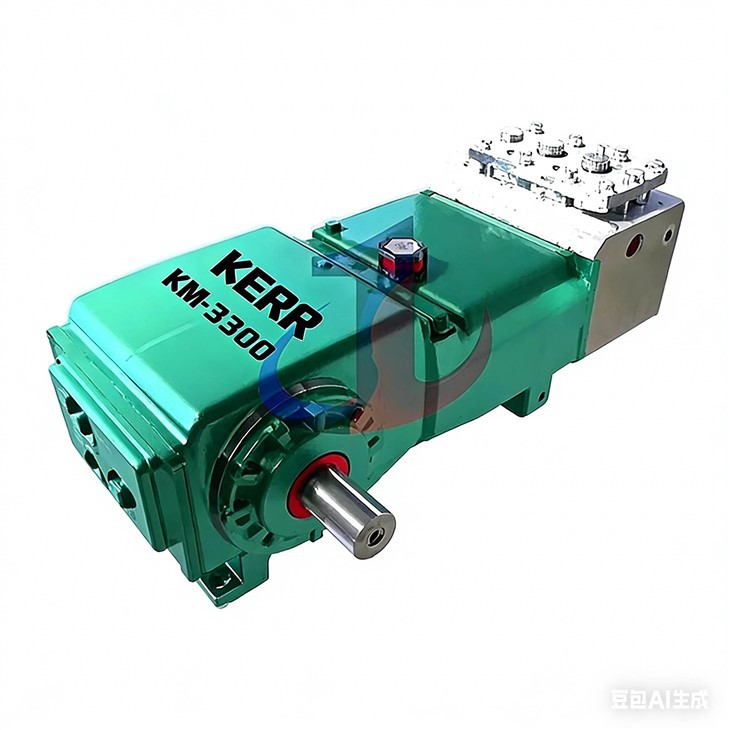

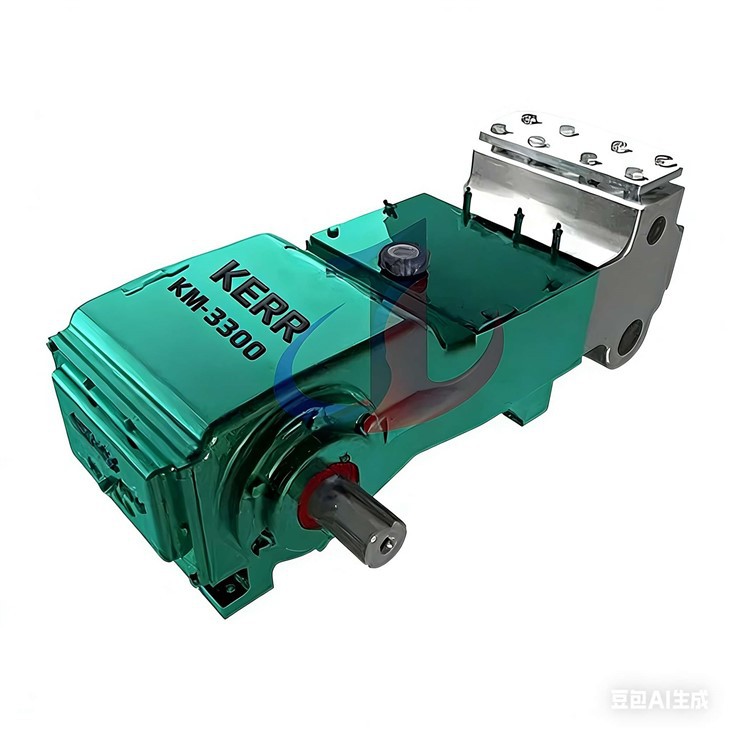

KERR KM-3300SHPT Adroddiad Technegol Cynhwysfawr Pwmp Piston cilyddol
Tabl: KERR KM-3300SHPT Manylebau Perfformiad Craidd
|
Paramedr |
Gwerth |
|
Pŵer â Gradd (BHP/kW) |
42.7 / 31.8 |
|
Math o Strwythur |
Pwmp Piston Triplex llorweddol |
|
Nifer y Pistons |
3 |
|
Hyd Strôc (modfedd/mm) |
3.0 / 76.2 |
|
Llwyth Gradd Ffrâm (lbs) |
"3,978" |
|
Pwysau wedi'u Graddio â Silindr Hylif wedi'u Ffugnu (PSI) |
"2,251" |
|
Kerr Max RPM |
470 |
|
Isafswm cyflymder (RPM) |
100 |
|
Effeithlonrwydd Mecanyddol (%) |
90 |
|
Sail Cyfrifo Dadleoli (VE%) |
100 |
|
Sail Cyfrifo Pŵer Ceffylau Brake/Cilowat (ME%) |
90 |
Tabl : KERR KM-3300SHPT Data Perfformiad (Llif yn erbyn RPM, yn ôl Diamedr Piston)
|
Diamedr piston (modfedd) |
Pwysedd Uchaf (PSI) |
Dadleoli Fesul Chwyldro (galons) |
100 RPM (GPM/BPD) |
200 RPM (GPM/BPD) |
300 RPM (GPM/BPD) |
400 RPM (GPM/BPD) |
470 RPM (GPM/BPD) |
|
2.250 |
1000 |
0.1549 |
15.5 / 531 |
31.0 / 1063 |
46.5 / 1594 |
62.0 / 2125 |
72.8 / 2497 |
|
2.000 |
1273 |
0.1224 |
12.2 / 420 |
24.5 / 840 |
36.7 / 1259 |
49.0 / 1679 |
57.5 / 1973 |
|
1.750 |
1663 |
0.0937 |
9.4 / 321 |
18.7 / 643 |
28.1 / 964 |
37.5 / 1286 |
44.0 / 1510 |
|
1.500 |
2251 |
0.0688 |
6.9 / 236 |
13.8 / 472 |
20.6 / 708 |
27.5 / 945 |
32.4 / 1109 |
Tabl : KERR KM-3300SHPT Manylebau Corfforol a Chysylltiad
Mae'r tabl hwn yn darparu data angenrheidiol ar gyfer cynllunio gosodiadau, dyrannu gofod, ac integreiddio system.
|
Paramedr |
Gwerth |
|
Pwysau Cyfartalog Pwmp (lbs/kg) |
340 / 155 |
|
Hyd Cyffredinol (modfedd/mm) |
~33 / ~ 838 (amcangyfrif o luniadau llawlyfr gwasanaeth) |
|
Lled Cyffredinol (modfedd/mm) |
~ 20.6 / ~ 523 (amcangyfrif o luniadau llaw gwasanaeth) |
|
Uchder Cyffredinol (modfedd/mm) |
~18.625 / ~473 (ac eithrio cydrannau gyriant penodol, wedi'i amcangyfrif o luniadau llawlyfr gwasanaeth) |
|
Cysylltiad sugno (maint, math) |
2 fodfedd CNPT |
|
Cysylltiad Rhyddhau (maint, math) |
1 1/ 4 modfedd NPT |
|
Nodiadau argaeledd fflans |
Cysylltiadau edafedd neu flanged ar gael; flanges sy'n berthnasol i bennau hylif dur neu ddur di-staen yn unig |
Dylunio Power End, Deunyddiau, a Gweithgynhyrchu
Tabl: KERR KM-3300SHPT Deunyddiau Cydran Power End a Nodweddion Dylunio Allweddol
|
Enw'r Gydran |
Dyfalu Deunydd/Disgrifiad |
Nodweddion Dylunio Allweddol |
|
Ffrâm Bwer/Crankcase (KMX-1) |
Haearn hydwyth cryfder uchel |
Casin pwmp math KMX-1, yn wahanol i fodel PT |
|
Crankshaft |
Dur aloi wedi'i drin â gwres |
Opsiynau rhyngwyneb gyriant hydrolig lluosog (Cyfres KMX) |
|
Gwialen Gysylltu (KM-24A/KM-24) |
Haearn hydwyth bwrw cryfder uchel |
Gyda/heb berynnau, llwyn pin croesben efydd |
|
Crosshead (KM-17) |
Haearn hydwyth |
Pin croesben trwm |
|
Prif Berth (KM-9) |
dwyn rholer taprog |
Mae bywyd L10 yn bodloni gofynion API 674 |
|
Cysylltu Bearing Rod (Cyfres KM-25) |
Hollti dwyn |
- |
Tabl : KERR KM-3300SHPT Manylion y System iro
Mae'r tabl hwn yn rhoi arweiniad clir ar ofynion iro ar gyfer cynnal a chadw a dibynadwyedd gweithredol.
|
Eitem |
Manylion |
|
System Iro Safonol |
Iro Sblash - Dychwelyd Disgyrchiant |
|
System Iro Dewisol |
Iro dan Orfod (gyda phwmp olew a system ddosbarthu olew) |
|
Cynhwysedd Olew iro (chwartiau/litr) |
4 / 3.785 |
|
Math o Olew Iro a Argymhellir |
Yn seiliedig ar betroliwm: AGMA 5EP (ISO 220); Synthetig: SAE 75W-90 (ISO 100 neu ISO 150) |
Ffynhonnell Data: (Cyf. 10 yn y ddogfen wreiddiol)
Dylunio Diwedd Hylif, Deunyddiau a Gweithgynhyrchu
Tabl : KERR KM-3300SHPT Dewisiadau Deunydd Diwedd Hylif
|
Enw'r Gydran |
Deunydd Safonol |
Deunyddiau Dewisol |
Nodweddion Allweddol (ee, Triniaeth Gwres, Ymwrthedd Crafu) |
|
Silindr Hylif |
Haearn hydwyth bwrw |
Efydd alwminiwm nicel 955, WCB dur carbon bwrw, dur di-staen CF8M (316), dur, dur di-staen, capiau pen wedi'u bolltio (defnyddiau amrywiol) |
Pwysau graddedig silindr hylif ffug |
|
Falf |
Math o ddisg dan arweiniad adain |
Delrin / efydd alwminiwm, dur di-staen / dur di-staen, Monel®, titaniwm / Monel®, 316 o ddur gwrthstaen, mewnosodiad urethane sy'n gwrthsefyll sgraffinio 17-4HT |
Wedi'i drin â gwres, yn gwrthsefyll crafiadau (AR) |
|
Sedd Falf |
(Yn cyd-fynd â deunydd falf) |
KM-98HT (trin â gwres, gwrthsefyll crafiadau) |
Wedi'i drin â gwres, yn gwrthsefyll crafiadau (AR) |
|
Mewnosod Falf |
(Yn cyd-fynd â deunydd falf) |
KM-101R/V (gwrthsefyll abrasion) |
Gwrthiannol abrasion (AR) |
|
Piston |
HSN, Uron |
- |
- |
|
leinin |
Llawes rwber/ceramig, rwber/crom-llawes platiog, gorchudd rwber/Kerramic® |
KM-285-xxxCER (ceramig), KM-285-xxxKER (Kerramic®) |
- |
|
Cwpan Piston |
HSN (KM-263-xxx), Safonol (KM-263G-xxx) |
Ffabrig-rwber nitril wedi'i atgyfnerthu, HNBR/Kevlar® (Kerr general) |
- |
|
Sêl gwialen merlod |
Sêl olew KM-29 (2 y set) |
- |
- |
|
O-ffonio/Gasged |
Rwber nitrile (KM-37N, KP-32N) |
Aflas (KM-37A) |
- |
Cymwysiadau a Chyd-destun Marchnad
Mae deall meysydd cymhwysiad nodweddiadol lleoliad marchnad KM-3300SHPT a Kerr Pumps yn helpu i werthuso gwerth ac addasrwydd y pwmp yn gynhwysfawr.
A. Cymwysiadau Diwydiannol Nodweddiadol
Drilio Cyfeiriadol Llorweddol (HDD):
Mae hwn yn faes cais sylfaenol a grybwyllir yn benodol gan ddosbarthwyr (ee, Buckhorn Pumps) ac a awgrymir gan delerau gwarant ar gyfer "pympiau HDD" yn y llawlyfr gwasanaeth. Yn y cymwysiadau hyn, defnyddir y pwmp i gylchredeg hylif drilio (mwd).
Ceisiadau Maes Olew Cyffredinol:
Mae Kerr Pumps yn cynhyrchu pympiau ar gyfer nifer o gymwysiadau maes olew. Mae graddfeydd pwysedd a llif y KM- 3300SHPT yn ei gwneud yn addas ar gyfer gwasanaethau fel chwistrelliad cemegol, chwistrelliad dŵr, neu drosglwyddo hylif ar raddfa fach.
Glanhau Diwydiannol/Hydroblasting:
Defnyddir pympiau Kerr ar gyfer hydroblastio pwysedd uchel. Mae galluoedd pwysau'r KM-3300SHPT yn bodloni'r gofynion ar gyfer ceisiadau o'r fath.
Profi Hydrostatig:
Defnyddir pympiau Kerr hefyd ar gyfer profion hydrostatig.
Diwydiannau Posibl Eraill (yn seiliedig ar gymwysiadau pwmp Kerr cyffredinol):
Prosesau cemegol (asid/alcali/toddyddion), mwyngloddio, adeiladu.
