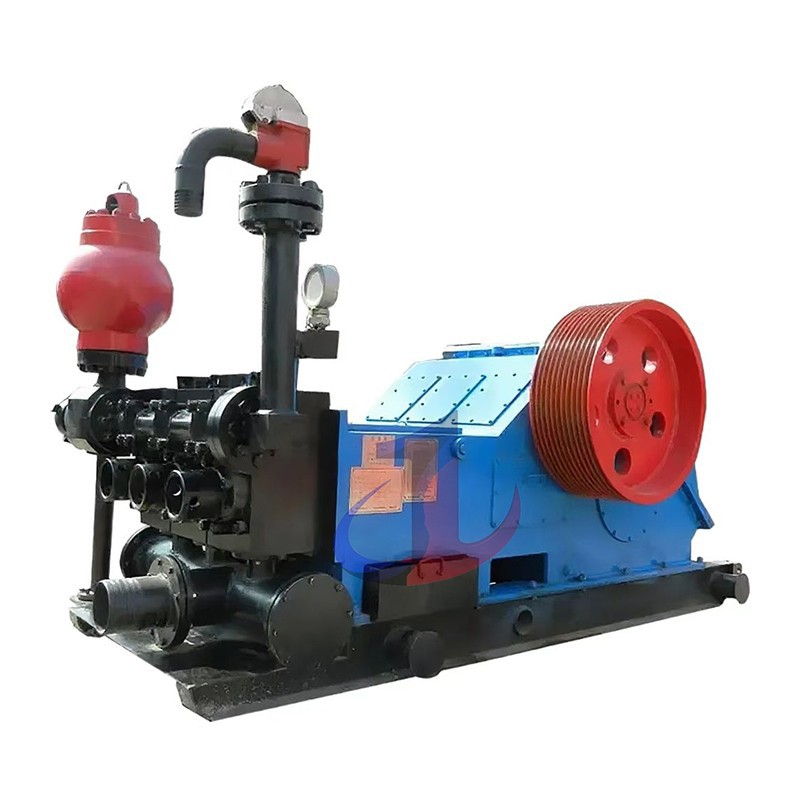

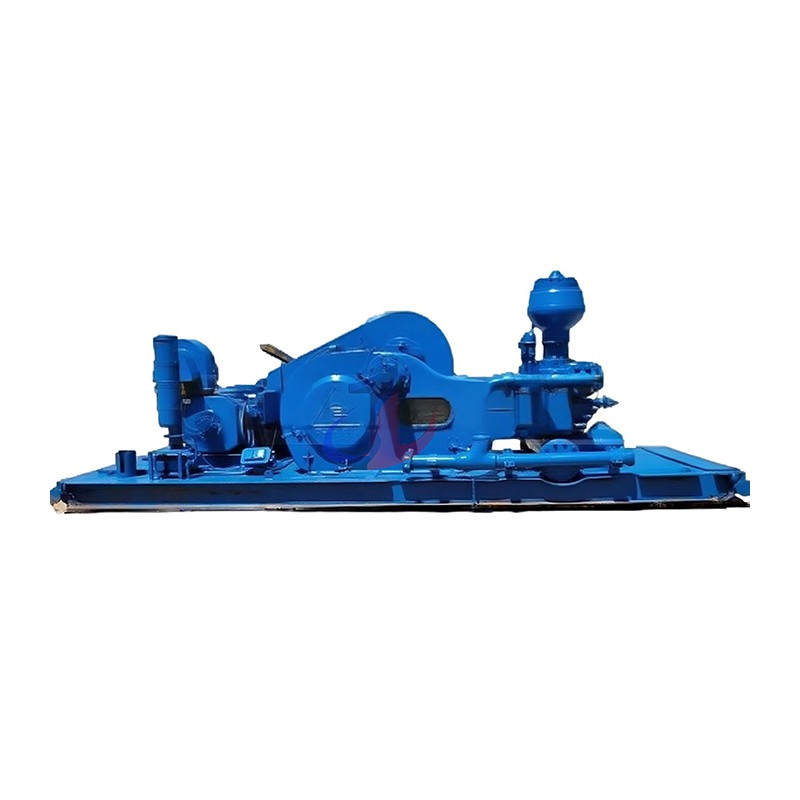

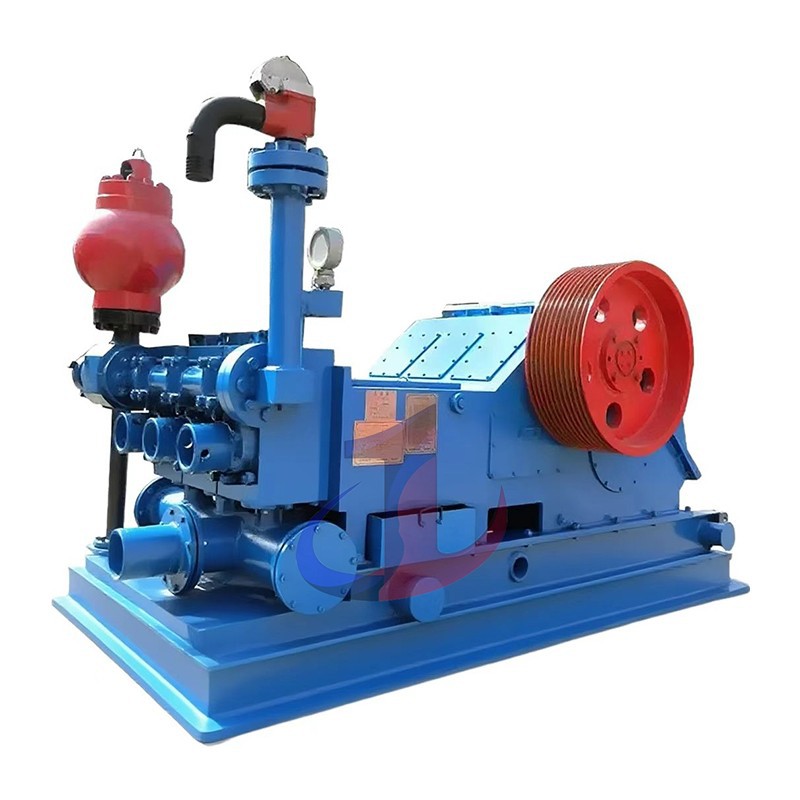

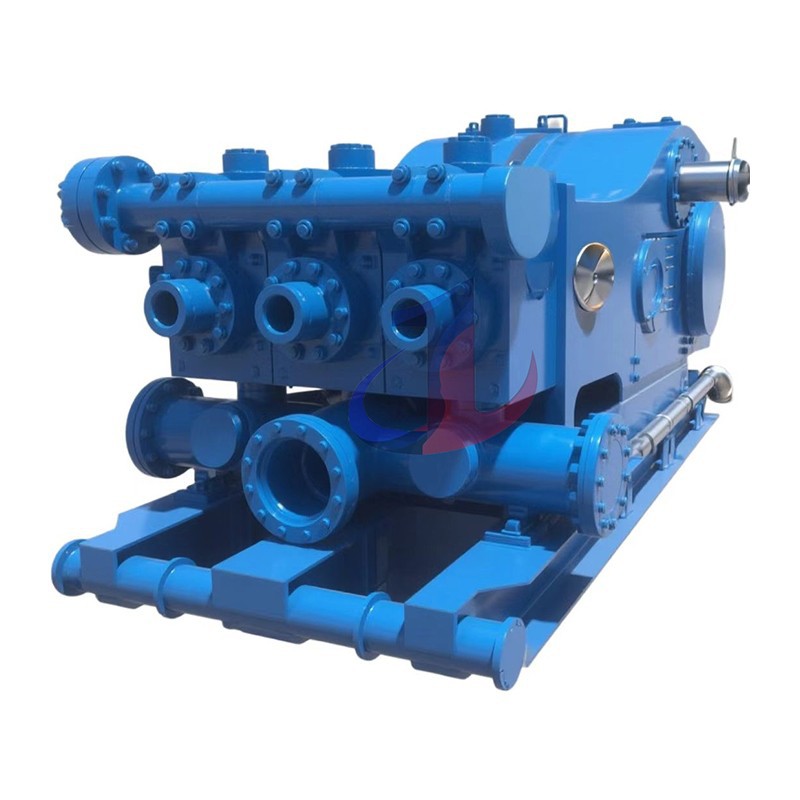

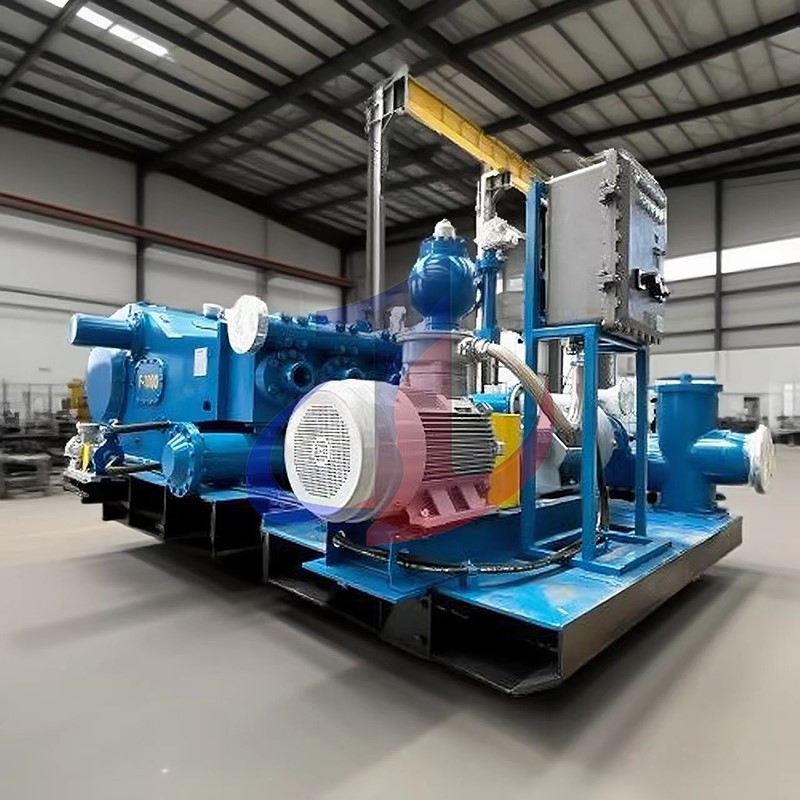

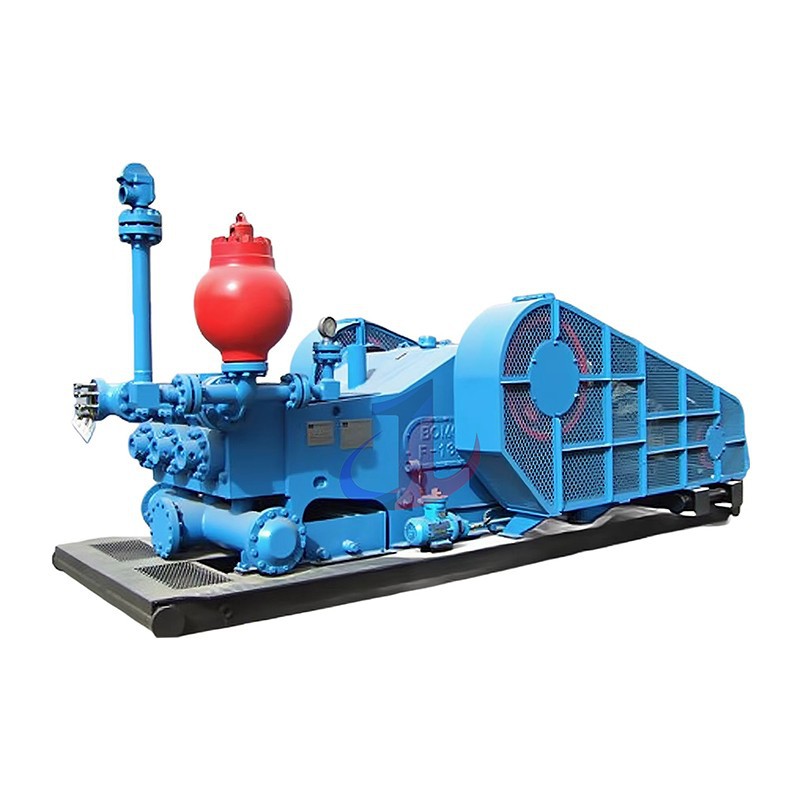

Pwmp Mwd MAXUS M1000

Tabl 1: Pwmp Maxus M1000-manylebau technegol cyffredinol

Ffrâm a strwythur: conglfaen dibynadwyedd

Mae'r ffrâm wedi'i weldio â dur aloi cryfder uchel, isel, sy'n darparu anhyblygedd uwch o gymharu â'r ffrâm cast. Mae pob weldiad yn cael ei drin â gwres lleddfu straen ôl-weldio, cam hanfodol sy'n dileu'r straen mewnol a gynhyrchir yn ystod gweithgynhyrchu, yn gwella ymwrthedd blinder yn sylweddol, ac yn atal ymlediad crac yn ystod bywyd gwasanaeth pwmp.

Drivetrain a gerau: trawsyrru pŵer trachywir

Mae'r pwmp yn mabwysiadu grŵp gêr asgwrn penwaig integredig (neu gêr helical dwbl) ar gyfer trosglwyddo pŵer rhwng y siafft piniwn a'r crankshaft. O'i gymharu â gerau sbardun, mae'r dyluniad hwn yn darparu gweithrediad llyfnach, tawelach a chynhwysedd cario trorym uwch.

Crankshaft a Bearings: craidd y diwedd pŵer

Y crankshaft yw'r elfen fwyaf hanfodol o fywyd diwedd pŵer. Mae Maxus M1000 yn grankshaft wedi'i ffugio'n annatod wedi'i wneud o ddur aloi cryfder uchel (42CRMO neu wedi'i addasu 4340). Mae'r defnydd o'r broses ffugio yn arwydd o ansawdd uchel.

Cyfluniad dwyn:

Prif Bearings: Cefnogir y crankshaft gan Bearings rholer sfferig rhes ddwbl trwm. Mae'r dyluniad hwn yn darparu ar gyfer mân anffurfiannau siafftiau a chamliniadau o dan lwyth, gan sicrhau dosbarthiad llwyth unffurf ac atal methiant dwyn cynamserol.

Bearings siafft pinion: mae siafftiau pinion yn cael eu cefnogi gan Bearings rholer gallu uchel i ymdopi â chyflymder uchel a torques o'r modur gyrru.

Bearings gwialen cysylltu: defnyddir Bearings rholer ar ben mawr y wialen gysylltu.

Cydosod croesben: yn trosi mudiant cylchdro yn fudiant llinol

Mae'r croesben ei hun wedi'i wneud o haearn hydwyth cryfder uchel ac mae ganddo wrthwynebiad gwisgo rhagorol. Mae'r canllawiau croesben uchaf ac isaf y gellir eu newid (platiau sleidiau) wedi'u gwneud o efydd manganîs gradd dwyn. Mae'r rhyngwyneb efydd haearn bwrw yn ffurfio rhyngwyneb ffrithiant isel, gwres isel sy'n lleihau traul ac yn ymestyn y cylch cynnal a chadw ar gyfer y cydrannau hanfodol hyn. Mae'r plât canllaw wedi'i ddylunio'n fanwl gywir i sicrhau aliniad cywir ac i atal llwytho anwastad ar y gwialen piston.

System iro: amddiffyn eich buddsoddiad

Mae'r cyfuniad o iro gorfodol a iro sblash yn sicrhau amddiffyniad ffilm olew parhaus a glân ar gyfer pob rhan symudol. Mae'r system yn cynnwys pwmp gêr mewnol sy'n darparu iro pwysau ar gyfer y dwyn gyriant, dwyn piniwn a chroesben, tra bod iro sblash yn gorchuddio gweddill y cydrannau.

Diwedd hydrolig: calon perfformiad pwysedd uchel

Dylunio modiwlaidd a gwyddor deunyddiau

Mae'r Maxus M1000 yn ddyluniad pen hydrolig modiwlaidd gyda strwythur falf l-siâp, dros-falf. Mae'r tri modiwl yn rhannau annibynnol a chyfnewidiol. Mae'r dyluniad modiwlaidd yn fantais fawr ar gyfer cynnal a chadw. Gellir disodli un modiwl wedi'i ddifrodi ar y safle heb ddisodli'r cynulliad pen hydrolig cyfan, gan leihau amser segur a chostau cynnal a chadw yn fawr. Mae'r cyfnewidioldeb â chydrannau safonol API yn gwella ei gynaladwyedd ymhellach.

Mae'r modiwlau wedi'u gwneud o ddur aloi ffug degassing gwactod o ansawdd uchel, 35CrMo, 40CrMnMo neu AISI 8620(20CrNiMo). Mae'r broses weithgynhyrchu yn dechrau gyda gofaniadau o ansawdd uchel, ac yna triniaethau gwres a reolir yn llym (diffodd a thymheru) i gael y cryfder a'r caledwch gorau posibl. Mae'r holl sianeli mewnol wedi'u peiriannu'n fanwl gywir ar offer CNC i gyflawni goddefiannau llym. Mae'r broses gyfan yn cydymffurfio â safonau API 7K ac yn cynnwys profion annistrywiol (NDT) trwyadl i sicrhau bod y cynnyrch terfynol yn rhydd o unrhyw ddiffygion.

System Falf (API #7): Porth i bwysau

Mae'r pwmp wedi'i gyfarparu â chynulliad falf API # 7, sy'n safonol ar gyfer y sgôr pwysau a llif hwn. Mae cydosodiadau falf yn nwyddau traul sgraffiniol iawn, ac mae eu dyluniad a'u cyfansoddiad deunydd yn hanfodol i berfformiad cyffredinol a dibynadwyedd y pwmp. Gall falfiau rhad fethu'n gyflym, gan arwain at amser segur drud a gallant niweidio modiwlau diwedd hydrolig drud.

Tabl 2: API # 7 deunyddiau cydosod falf a'r broses weithgynhyrchu

Sêl pwysau a chynaladwyedd

Mae'r clawr falf a'r clawr silindr yn mabwysiadu dyluniad edafeddog. Mae'r dyluniad hwn yn darparu sêl fetel i fetel ddibynadwy ac yn caniatáu ailosod falfiau a leinin silindr yn gyflymach ac yn haws na'r dyluniad fflans wedi'i bolltio.

Tabl 3: Data perfformiad Maxus M1000

Cyfrifiadau yn seiliedig ar effeithlonrwydd cyfeintiol 100% a 90% effeithlonrwydd mecanyddol

Ffynhonnell:

Leininau silindr: y llinell amddiffyn gyntaf

Leinin silindr bimetal cromiwm uchel: mae'r gragen wedi'i gwneud o ddur ffug, gyda chryfder cywasgol uchel; mae'r leinin mewnol wedi'i wneud o haearn cromiwm uchel trwy castio allgyrchol, gydag ymwrthedd gwisgo uchel. Mae'r twll mewnol wedi'i hogi i gyflawni gorffeniad drych i ymestyn oes y piston. Mae bywyd y gwasanaeth fel arfer yn fwy na 800 awr.

Leininau silindr ceramig Zirconia: addas ar gyfer yr amodau sgraffiniol mwyaf difrifol. Mae llawes ceramig (zirconia) wedi'i gosod y tu mewn i'r tai dur ffug. Yn darparu bywyd gwasanaeth sylweddol hirach (2000-4000 awr +), ymwrthedd cyrydiad uwch, a llai o ffrithiant ar y piston.

Piston a gwialen piston: pwysau gyrru

Piston: cryfder uchel, dyluniad piston polywrethan wedi'i fondio. Mae'r polywrethan wedi'i fondio'n uniongyrchol i'r craidd dur aloi ffug (45 # dur neu 40CR) i atal allwthio mewn cymwysiadau pwysedd uchel ac i sicrhau bywyd gwasanaeth mwyaf posibl mewn mwd olew neu synthetig.

Gwialen piston / gwialen ganolradd: Wedi'i wneud o ddur aloi wedi'i ffugio cryfder uchel (SAE 4140/42CrMo), wedi'i drin â gwres i gynyddu cryfder a chaledwch. Mae wyneb y gwialen wedi'i falu'n fân a'i blatio â haen drwchus o gromiwm caled i wrthsefyll traul a chorydiad o'r system chwistrellu leinin a hylif drilio.

Morloi a gasgedi

Elfennau selio o ansawdd uchel wedi'u gwneud o ddeunyddiau penodol fel rwber nitrile (NBR), rwber nitrile hydrogenaidd (HNBR), a polywrethan (PU) i sicrhau cydnawsedd â hylifau a thymheredd drilio amrywiol.

Ategolion system

Clustog pwls: mae'r byffer pwls safonol KB-75 wedi'i osod ar y manifold gwacáu i leihau amrywiadau pwysau, amddiffyn offer i lawr yr afon a lleihau dirgryniad.

Falf diogelwch: mae falf diogelwch math pin cneifio JA-3 yn darparu'r amddiffyniad gorbwysedd angenrheidiol ar gyfer y pwmp a'r system gylchrediad gyfan.

System chwistrellu leinin: pwmp allgyrchol pwrpasol a system ffroenell barhaus oeri ac iro leinin a piston, golchi i ffwrdd gronynnau sgraffiniol, i ymestyn oes gwisgo rhannau.

Pwmp mwd triplex Maxus M10001600HP yw'r dewis awdurdodol ar gyfer llwyfannau drilio manyleb uchel:

Archwilio olew a nwy dwfn ar y tir ac ar y môr.

Gweithrediadau drilio dadleoli pwysedd uchel, uchel lle mae cylchrediad hylif dibynadwy yn anhepgor.

Taflwybrau tyllu ffynnon cymhleth, gan gynnwys drilio llorweddol a chyfeiriadol (HDD), lle mae marchnerth hydrolig parhaus yn hollbwysig.
