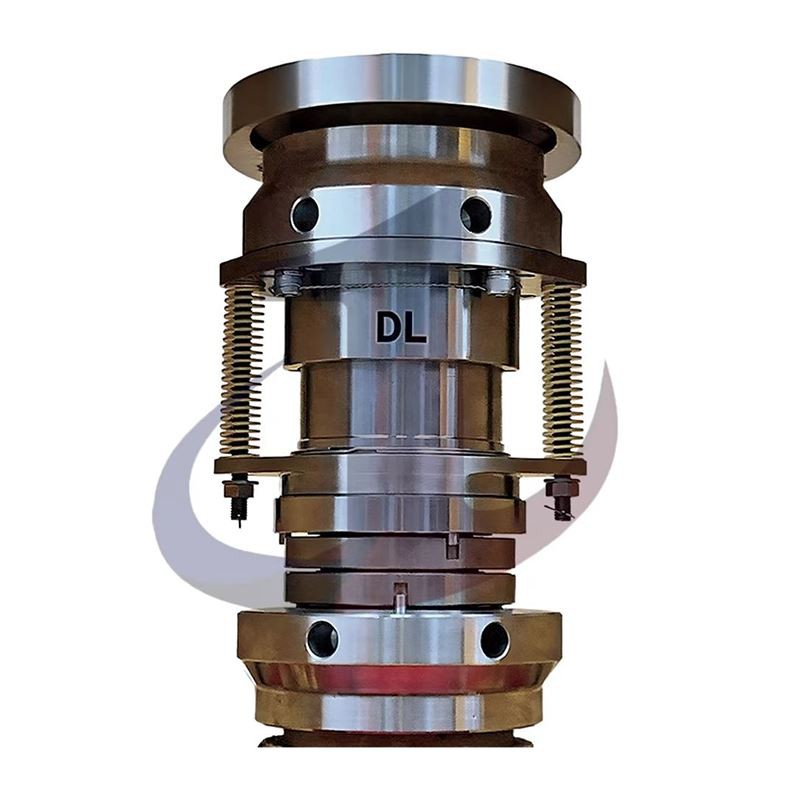

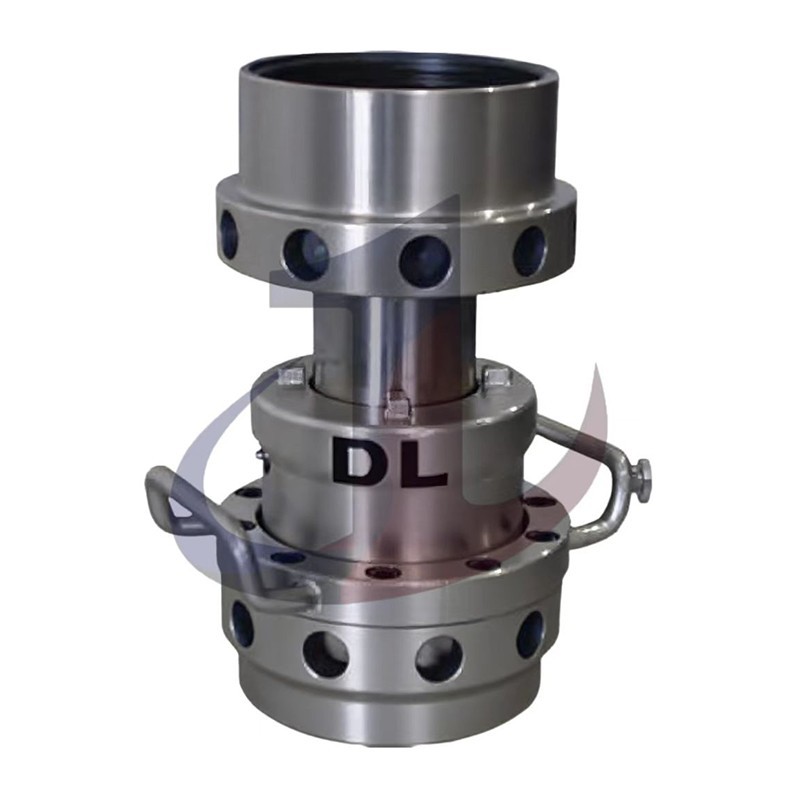

DL Safe-Gosod Rig-Ailbacio Cetris Pibellau Golchi 5000 Psi

Dyluniad newid cyflym un darn chwyldroadol

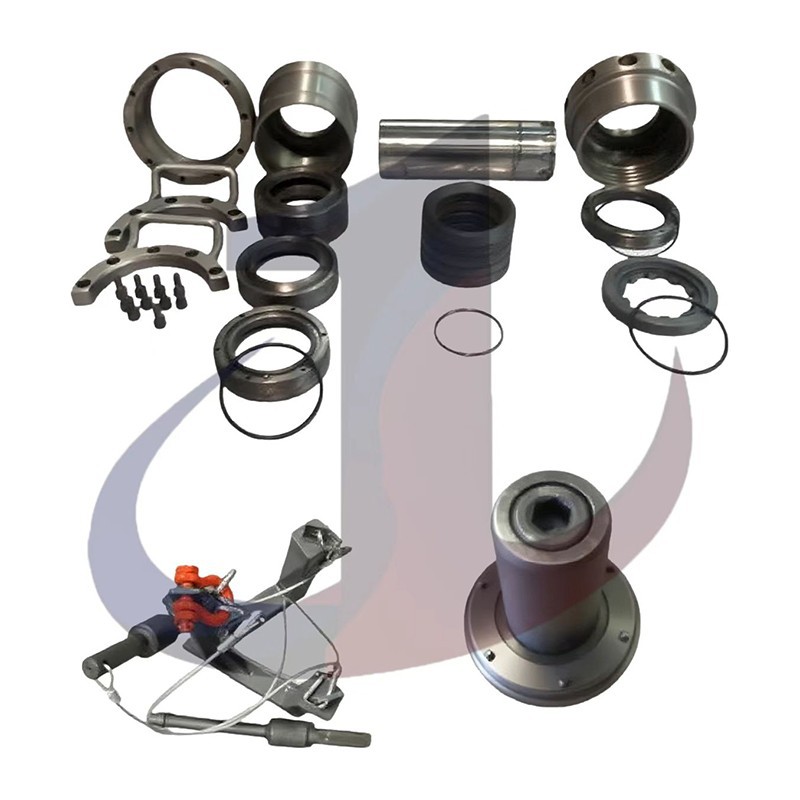

Craidd system Blak{0}}Jak yw dyluniad "uned hunangynhwysol" (cetris) integredig. Mae'r cyfluniad arloesol hwn yn cyn-integreiddio'r tiwb fflysio, y seliau, y cyfeiriannau, a'r cydrannau cysylltiedig yn un modiwl newid cyflym. Mae'r agwedd sy'n newid yn ymwneud ag adleoli'r gweithrediadau ailosod morloi a chynnal cetris mwyaf cymhleth sy'n cymryd llawer o amser o leoliadau gyriant brig uchder uchel peryglus i amgylcheddau llawr rig mwy diogel, mwy hygyrch (wedi'i ailbecynnu ar y llawr rig, nid ar y troi).

Gwyddoniaeth deunyddiau uwch a thechnoleg gweithgynhyrchu

Er mwyn sicrhau dibynadwyedd mewn amodau eithafol, mae system Blak-Jak yn dilyn y safonau uchaf mewn prosesau dethol deunyddiau a gweithgynhyrchu.

Peipen ymolchi: Er mwyn bodloni'r galw cynyddol am ddrilio pwysedd uchel, mae'r fersiwn PSI 7500 o'r bibell golchi wedi'i chynhyrchu'n benodol gan ddefnyddio dur aloi "cryfder uchel" (HSAS). Mae'r fersiwn PSI safonol 5000 hefyd yn defnyddio dur aloi gradd uchel sy'n cydymffurfio â manylebau API, megis dur molybdenwm cromiwm AISI 4130, a ddefnyddir yn helaeth mewn cydrannau pwysedd uchel o systemau olew a nwy.

Clostiroedd a chydrannau metel eraill: I gyflawni dyluniad ysgafn, mae clostiroedd allanol y system a chydrannau eraill nad ydynt yn cario pwysau craidd yn tynnu ar brofiad llwyddiannus cynhyrchion eraill yn y gyfres Blak-Jak. Gall y cydrannau hyn gael eu gweithgynhyrchu gan ddefnyddio aloi alwminiwm o radd uchel a chael triniaeth anodeiddio. Mae'r dull hwn yn sicrhau cryfder strwythurol tra'n lleihau pwysau cyffredinol yn sylweddol a darparu ymwrthedd cyrydiad rhagorol.

Safonau gweithgynhyrchu: Mae'r holl gydrannau'n cael eu dylunio, eu cynhyrchu a'u profi yn unol â system rheoli ansawdd fewnol drylwyr NOV ac yn cydymffurfio â manylebau perthnasol Sefydliad Petrolewm America (API), megis safonau API 8C, i sicrhau amlochredd byd-eang, dibynadwyedd ac integreiddio di-dor ag offer arall.

Dylunio peirianneg ddyneiddiol a diogelwch

Mae pob manylyn o system Blak-Jak yn adlewyrchu pryder mawr am ddiogelwch a hwylustod gweithredwyr maes.

Gosodiad heb forthwylio: Dyma nodwedd diogelwch craidd y system. Trwy ddefnyddio "bar sbaner" arbennig i dynhau'r cnau, mae gan y broses osod gyfan torque rheoladwy a gweithrediad llyfn, gan ddileu'n llwyr y risgiau diogelwch enfawr a achosir gan weithrediadau morthwylio.

Dyluniad Ysgafn: Mae'r system yn cyflawni pwysau cyffredinol 25% ysgafnach o'i gymharu â dyluniadau OEM traddodiadol a chynhyrchion cystadleuol. Mae'r gwelliant paramedr hwn sy'n ymddangos yn syml yn creu cylch rhinweddol o ddiogelwch ac effeithlonrwydd. Mae'r pwysau llai yn sicrhau ei fod yn haws ac yn fwy diogel ei drin yn ystod-codi a lleoli uchder uchel, gan leihau'r risg o gydrannau'n cwympo a straen cyhyr y gweithredwr yn sylweddol. Ar yr un pryd, mae'r llawdriniaeth symlach yn byrhau'r amser gosod yn uniongyrchol, gan ddarparu sicrwydd corfforol ar gyfer cyflawni'r nod "amnewid cyflym 15 munud".

Cydosod / dadosod cyfleus: Mae'r system yn cyflawni dadosod a chydosod symlach wrth baratoi'r tir. Mae ei ddyluniad yn galluogi rhag-tynhau uned gyflawn trwy un cam cau, gan ddileu'r angen am ffynonellau pŵer allanol fel systemau hydrolig neu niwmatig. Mae'r broses symlach hon yn sicrhau bod gwaith cynnal a chadw yn syml ac yn effeithlon.

Gostyngiad sylweddol mewn-amser cynhyrchu (NPT): Naid o oriau i funudau

Yn y diwydiant drilio, arian yw amser. Mae Amser Anghynhyrchiol (NPT) yn ddangosydd negyddol hanfodol ar gyfer mesur effeithlonrwydd gweithredol a phroffidioldeb prosiectau. Mae system Blak JAK yn chwyldroi rheolaeth amser segur trwy ei ddyluniad newid cyflym arloesol, gan leihau'r amser segur a achosir gan waith cynnal a chadw pibellau chwythu o 2-4 awr mewn dulliau traddodiadol i lai na 15 munud.

Gallwn adeiladu model cost syml i fesur y gwerth hwn. Cymerwch rig alltraeth nodweddiadol, er enghraifft, lle mae'r gyfradd ddyddiol fel arfer rhwng $300,000 a $500,000, sy'n golygu costau amser segur o hyd at $12,500 i $21,000 yr awr.

Arbed costau fesul newid:

Amser amnewid traddodiadol (cyfartaledd): 3 awr

Blak{0}}Amser amnewid Jak: 0.25 awr

Amser a arbedwyd: oriau

Arbedion cost uniongyrchol:

Sefydlu meincnod newydd ar gyfer diogelwch platfform drilio: dileu risgiau o'r ffynhonnell

Mae system Blak{0}}Jak yn gosod meincnod diogelwch newydd ar gyfer RIGS trwy ddileu dau fath o weithrediadau risg uchel trwy ei ddyluniad "di-morthwyl" a "chynnal a chadw tir".

Dileu Anafiadau Cysylltiedig â Morthwyl: Mae'r morthwyl yn cael ei gydnabod yn eang fel un o'r arfau mwyaf peryglus ar lwyfannau drilio. Trwy weithredu cau mecanyddol trwy wiail wrench, mae system Blak-Jak yn dileu'n llwyr ddamweiniau "streic gwrthrych" a achosir gan weithrediadau morthwyl - digwyddiadau sy'n cyfrif am gyfran sylweddol o ystadegau anafiadau galwedigaethol yn y diwydiant. Mae hyn nid yn unig yn diogelu iechyd corfforol personél ar y safle ond hefyd yn helpu cwmnïau i osgoi hawliadau anafiadau gwaith costus a difrod i enw da.

Lleihau risgiau gwaith awyr a pheryglon gwrthrych yn disgyn: Trwy adleoli'r rhan fwyaf o dasgau cynnal a chadw o uchderau uchel i dir platfform drilio, mae'r system hon yn cyflawni un o'i chyfraniadau diogelwch mwyaf arwyddocaol. Mae'n lleihau amlygiad personél yn sylweddol i amgylcheddau uchder uchel peryglus, a thrwy hynny leihau'n sylweddol y tebygolrwydd o gwympo o uchder - y math mwyaf marwol o ddamwain yn y diwydiant--. Yn ogystal, mae ei ddyluniad ysgafn (25% yn ysgafnach na chystadleuwyr) yn lleihau ymhellach y risg o wrthrychau'n cwympo yn ystod gweithrediadau codi awyr ac ailosod offer, gan sicrhau diogelwch ar gyfer personél o dan y cyfleusterau a'r cyfleusterau cyfagos.

Optimeiddio Cyfanswm Cost Perchnogaeth (TCO): Mynd y tu hwnt i'r pryniant cychwynnol

Mae gwneuthurwyr penderfyniadau call yn canolbwyntio ar gyfanswm cost perchnogaeth (TCO) dros y cylch bywyd, yn hytrach na dim ond y pris prynu cychwynnol. Mae system Blak Jak yn dangos economi gref o ran TCO.

Bywyd gwasanaeth estynedig: Mae dyluniad manwl y system a'r trorym gosod y gellir ei reoli ac yn unffurf yn sicrhau bod y sêl yn rhedeg yn y cyflwr gweithio gorau, yn osgoi traul cynamserol neu ddifrod a achosir gan osod amhriodol, gan ymestyn bywyd gwasanaeth y sêl yn effeithiol a lleihau amlder defnydd rhannau sbâr.

Lleihau costau llafur cynnal a chadw: Mae gwaith cynnal a chadw yn cael ei symleiddio, a gall y rhan fwyaf ohonynt gael eu cwblhau gan berson sengl ar lawr gwlad, sy'n golygu llai o fewnbwn personél ac oriau gwaith byrrach, gan arbed adnoddau dynol gwerthfawr a chostau cysylltiedig yn uniongyrchol.

Optimeiddio rheolaeth rhestr eiddo: Mae'r model "uned wrth gefn" yn galluogi llwyfannau drilio i gynnal parhad gweithredol trwy gynnal nifer gyfyngedig o gynulliadau sbâr cyflawn yn unig, gan ddileu'r angen i bentyrru symiau mawr o gydrannau gwasgaredig fel morloi, berynnau, a phibellau fflysio sydd eu hangen mewn systemau traddodiadol. Mae'r dull hwn nid yn unig yn lleihau'r cyfalaf sydd ynghlwm wrth y rhestr eiddo ond hefyd yn symleiddio gweithrediadau rheoli rhestr eiddo a logisteg cymhleth.

Tabl 1: Matrics cymharu perfformiad cynnal a chadw o system fflysio

Arweinydd diwydiant: Dadansoddiad meincnod yn erbyn cystadleuwyr systemau newid cyflym mawr

Tabl 2: Cymhariaeth o nodweddion cystadleuol system tiwb fflysio newid cyflym

Senarios cymhwyso nodweddiadol

Drilio pwysedd uchel/uwch (Drilio Gwasgedd Uchel): Mae'r system yn cynnig dau opsiwn dosbarth gwasgedd o 5000 PSI a 7500 PSI, a all fodloni'n llawn y galw presennol am ddrilio pwysedd uchel mewn meysydd dŵr dwfn, dwfn a siâl, ac yn gadael cronfa dechnegol wrth gefn ar gyfer archwilio amgylcheddau pwysedd uwch yn y dyfodol.

Llwyfannau Alltraeth: Mae llwyfannau alltraeth yn sensitif iawn i CNPT ac yn gweithredu mewn amgylcheddau mwy cymhleth. Mae system Blak Jak yn cynnig amser cynnal a chadw hynod o fyr, dyluniad ysgafn a gwell ymwrthedd cyrydiad, gan ei wneud yn ddewis delfrydol ar gyfer gwneud y mwyaf o effeithlonrwydd economaidd a diogelwch gweithrediadau alltraeth.

Drilio Pwysau a Reolir (MPD): Mae'r dechneg hon yn gofyn am reolaeth pwysedd ffynnon yn fanwl gywir ac mae'n gofyn am yr uniondeb selio uchaf o'r system gylchrediad. Mae perfformiad selio dibynadwy system Blak a sefydlogrwydd gweithredol eithriadol yn sicrhau bod pwysau twll gwaelod yn cael ei gynnal a'i gadw'n gywir yn ystod gweithrediadau MPD, gan atal materion cymhleth fel ciciau a chwythu i bob pwrpas.

Amgylcheddau Tymheredd Eithafol (Amgylcheddau Tymheredd Eithafol): Trwy ddewis morloi sy'n gwrthsefyll tymheredd uchel dewisol, mae'r system yn gallu drilio mewn ardaloedd tymheredd uchel a phwysedd uchel (HTHP) neu ranbarthau oer pegynol, gan sicrhau perfformiad selio dibynadwy dros ystod eang o dymheredd.

Rhestr manylebau technegol

Er hwylustod dewis a chymharu technoleg, mae'r canlynol yn baramedrau technegol allweddol system MISSION BLAK-JAK 5000 PSI.

Tabl 3: Mission Black-Manylebau Technegol System PSI Jak 5000
